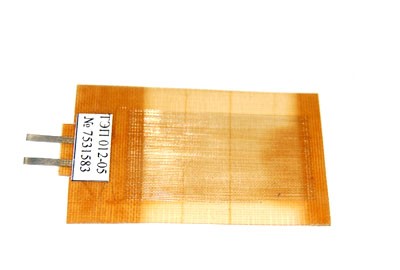

Чувствительный элемент ТЭП 012
ПЛАТИНОВЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ (БЫ6.036.012 ТУ)
Предназначен для измерения температуры поверхности элементов конструкций.
Может использоваться в качестве самостоятельного термометра или служить
чувствительным элементом термометра более сложной конструкции. Материал
чувствительного элемента – платиновая проволока диаметром 50 мкм. Вид
намотки – зигзагообразный. Чувствительный элемент закрепляется на пластине
из стеклоткани с помощью кремнийорганического лака. К концам платиновой
проволоки привариваются токовыводы, которые закрепляются сверху пластиной из
стеклоткани. Имеет семь модификаций.
| |
ТЭП 012 |
ТЭП 012−01 |
ТЭП 012−02 |
ТЭП 012−03 |
ТЭП 012−04 |
ТЭП 012−05 |
ТЭП 012−06 |
| Диапазон измерения, °С |
-215 ÷ +300 |
-260 ÷ +300 |
| Сопротивление, при 0°С, Ом |
15 |
25 |
34 |
46 |
60 |
100 |
500 |
| Максимальное отклонение сопротивления от номинального
значения, Ом |
± 0,25 |
± 1,0 |
| Температурный коэффициент сопротивления , 1/град |
0,00391 |
| Погрешность, °С, не более |
0,5 ÷ 1,0 |
| Показатель термической инерции, с, не более |
0,1 |
Ресурс работы, ч
- в диапазоне температур от -150 до 120 °С с длительностью цикла
изменения температуры не менее 24 ч
- в диапазоне температур от -260 до 100 °С с длительностью цикла
изменения температуры не менее 24 ч
- в диапазоне температур от -260 до 300 °С
- из них при максимальной температуре |
130 000
33000
10
2 |
| Сопротивление изоляции в нормальных условиях, МОм, не менее |
20 |
| Схема подсоединения |
двухпроводная |
| Габаритные размеры чувствительного элемента, мм |
50 х 30 х 0,2 |
| Масса, г, не более |
0,5 |
|
