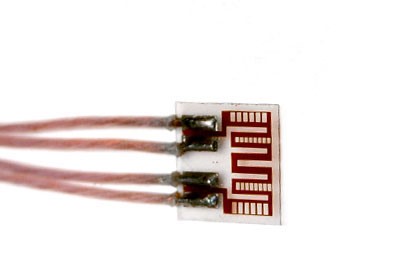

Чувствительный элемент ТЭЭ 295
ПОЛУПРОВОДНИКОВЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ (БЫ2.036.295 ТУ)
Предназначен для измерения температуры поверхности конструкции и выдачи
сигнала в виде активного сопротивления.
Представляет собой терморезистор, изготовленный из эпитаксиальной пленки
кремния на сапфировой подложке (структура КНС). Крепление термометра к
поверхности, температура которой измеряется, производится при помощи клея,
работоспособного в диапазоне измерения термометра.
| |
ТЭЭ 295 |
ТЭЭ 295−01 |
| Диапазон измерения, °С |
-196 ÷ +150 |
-196 ÷ +250 |
| Сопротивление при 20 °С, Ом |
680 ± 1000 |
| Температурный коэффициент сопротивления, 1/град* |
0,012 |
| Погрешность, °С |
0,1 ÷ 0,5 |
| Рабочий ток, максимальный/ рекомендуемый, мА |
1,0/(0,1 ÷ 0,5) |
| Показатель термической инерции, с, не
более |
0,1 |
| Ресурс работы, ч |
5000 |
| Соединитель (разъем) |
провод
МC 16-13 1 × 0,03 |
| Схема подсоединения |
четырехпроводная |
| Габаритные размеры, мм |
6 × 6 × 0,5 |
| Масса, г, не более |
0,8 |
|
