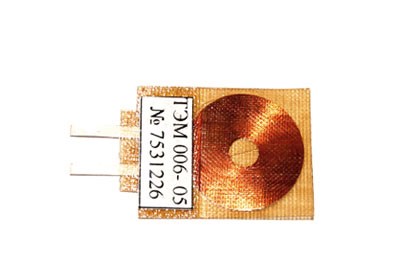

Чувствительный элемент ТЭМ 006
МЕДНЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ (БЫ6.036.000 ТУ)
Предназначен для измерения температуры поверхности элементов конструкции.
Может использоваться в качестве самостоятельного датчика температуры или
служить чувствительным элементом датчика температуры поверхности более
сложной конструкции.
Материал чувствительного элемента – медная проволока диаметром 50 мкм.
Вид намотки – спираль. Материал корпуса – стеклоткань. Крепление термометра
к измеряемой поверхности осуществляется при помощи клея. Имеет шесть
модификаций.
| |
ТЭМ 006 |
ТЭМ 006-01 |
ТЭМ 006-02 |
ТЭМ 006-03 |
ТЭМ 006-04 |
ТЭМ 006-05 |
| Диапазон измерения, °С |
-196 ÷ +200 |
| Сопротивление, при 0°С, Ом |
17 |
23 |
30 |
53 |
60 |
100 |
| Максимальное отклонение сопротивления от номинального
значения, Ом |
± 0,25 |
| Температурный коэффициент сопротивления при температуре,
1/град |
0,00428 |
| Погрешность, °С |
0,5 ÷ 1,0 |
| Показатель термической инерции, с, не более |
0,1 |
Ресурс работы, ч,
- в диапазоне температур от -150 до +120 °С с длительностью
цикла изменения не менее 24 ч
- в диапазоне температурот -196 до +120 °С
- из них при максимальной температуре |
130 000
10
2 |
| Сопротивление изоляции в нормальных условиях, МОм, не менее |
20 |
| Схема подсоединения |
двухпроводная |
| Габаритные размеры, мм |
18 х 31 х 0,6 |
| Масса, г, не более |
0,5 |
|
