Датчик температуры ТМ 344
МЕДНЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ (БЫ2.821.344 ТУ)
Предназначен для измерения температуры поверхности элементов конструкций.

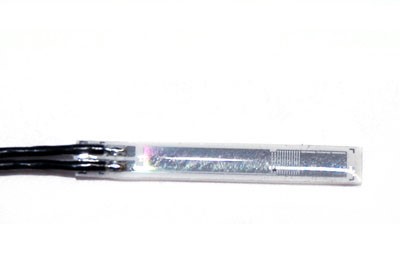

Термометр представляет собой пластину из изоляционного материала (сапфир для
ТМ 344 или ситалл для ТМ 344 − 01) с напылённым медным чувствительным
элементом. Термометр крепится к измеряемой поверхности при помощи клея.
| Диапазон измерения, °С |
-196 ÷ +200 |
| Сопротивление, при 0°С, Ом |
100±0,2 |
| Температурный коэффициент сопротивления при температуре от 0
до +100, 1/град, не менее |
0,0037 |
Предел допустимых значений основной погрешности, °С, в
диапазоне температур:
от -196 до +100 °С
от +100 до +200 °С |
± 0,1
± 1 |
| Показатель термической инерции, с, не более |
0,3 |
Ресурс работы, ч, в диапазоне температур:
от -196 до +100 °С
от -196 до +200 °С |
135 000
100 |
| Сопротивление изоляции в нормальных условиях, МОм, не менее |
20 |
| Соединитель (разъём) |
свободные концы, провод
МС 16-13 1 х 0,05 |
| Схема подсоединения |
двухпроводная |
| Габаритные размеры, мм |
2,7 х 17 х 2 |
| Масса, г, не более |
1,0 |
|
