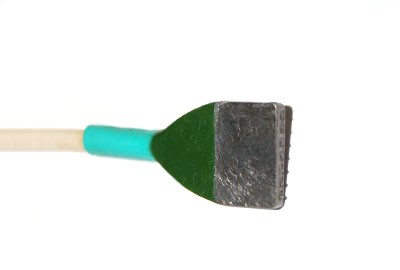

Датчик температуры ТЭ 305

ПОЛУПРОВОДНИКОВЫЙ ТЕРМОМЕТР СОПРОТИВЛЕНИЯ

Предназначен для измерения температуры плоской поверхности конструкции или воздушной среды.

Чувствительный элемент термометра – терморезистор, изго-товленный из монокристаллического кремния, к контактам которого припаяны выводы. Чувствительный элемент закреплен в металлическом корпусе. Крепление термометра к по-верхности, температура которой измеряется, производится путем прижима либо при помощи клея, работоспособного в диапазоне измерения термометра.

  ТЭ 305 ТЭ 305−01 ТЭ 305−02 ТЭ 305−03 ТЭ 305−04
Диапазон измерения, °С -50 ÷ +180 0 ÷ +50
Сопротивление, при 20°С, Ом 1500 ± 22,5 1500 ± 37,5
Сопротивление, при 35°С, Ом - 1700 ± 5,1
Температурный коэффициент сопротивления в диапазоне от 0 до +100 °С, не менее, 1/град* 0,007 -
Температурный коэффициент сопротивления в диапазоне от 30 до 40 °С, не менее, 1/град - 0,0067
Погрешность, °С 0,1 ÷ 0,5
Ресурс работы, ч 21000
Сопротивление изоляции в нормальных условиях, МОм 20
Измерительный ток, мА 0,1 ÷ 0,7
Соединитель (разъем) вилка РПС
1 – 7 Ш
свободные концы,
МГТФ 1 × 0,03
розетка
РС 4 ТВ
вилка РПС
1 – 7 Ш
Схема подсоединения двухпроводная
Габаритные размеры, мм 10 × 12 × 2
Степень защиты корпуса IP 51
Масса, г 6 3 10 3 10
