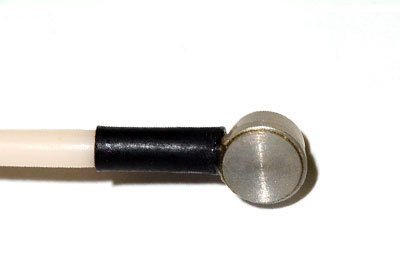

Датчик температуры ТЭ 334
ПОЛУПРОВОДНИКОВЫЙ ТЕРМОМЕТР СОПРОТИВЛЕНИЯ
Предназначен для измерения температуры плоской поверхности.
Чувствительный элемент термометра – терморезистор, изготовленный из
монокристаллического кремния, помещенный в металлический корпус. Крепление
термометра к поверхности, температура которой измеряется, производится путем
прижима либо при помощи клея, работоспособного в диапазоне измерения
термометра.
| |
ТЭ 334 |
ТЭ 334−01 |
| Диапазон измерения, °С |
1-30 ÷ +150 |
| Сопротивление, при 20°С, Ом |
1500 |
| Допускаемое отклонение сопротивления от номинального
значения, %* |
± 1,0; ± 2,0; ± 3,5 |
| Температурный коэффициент сопротивления в диапазоне от -150
до +150 °С, 1/град* |
0,007 |
| Погрешность, °С |
± 0,1 |
| Показатель термической инерции, с, не
более |
5 |
| Ресурс работы, ч |
25000 |
| Сопротивление изоляции в нормальных условиях, МОм, не менее |
20 |
| Измерительный ток, мА, не
более |
0,4 |
| Соединитель (разъем) |
свободные концы,
МГТФ 1 × 0,07 |
соединитель
ОНЦ-ВГ-11-6/16-В |
| Схема подсоединения |
двухпроводная |
| Габаритные размеры, мм |
Ø6,5 × 3,5 |
| Степень защиты корпуса |
IP 54 |
| Масса, г |
15 |
25 |
|
