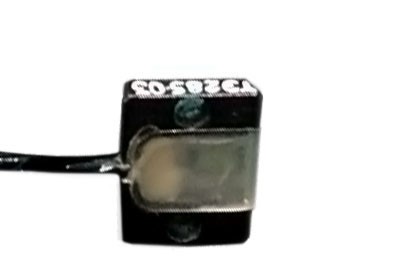

Датчик температуры ТЭ 285
ПОЛУПРОВОДНИКOВЫЙ ТЕРМОМЕТР СОПРОТИВЛЕНИЯ
Предназначен для измерения температуры поверхности конструкции и является
первичным преобразователем температуры в составе термосигнализатора
УТЕС – П.
Чувствительный элемент термометра – терморезистор, изготовленный из
монокристаллического кремния, к контактам которого припаяны выводы.
Чувствительный элемент закреплен в корпусе. Крепление термометра к
поверхности, температура которой измеряется, производится с помощью двух
винтов М1,6 × 0,75 либо при помощи клея, работоспособного в диапазоне
измерения термометра.
| |
ТЭ 285 |
ТЭ 285-01 |
| Диапазон измерения, °С |
-50 ÷ +150 |
| Сопротивление, при 20°С, Ом |
1500 ± 50 |
| Температурный коэффициент сопротивления, не менее, 1/град.* |
0,007 |
| Погрешность, °С |
0,1 ÷ 0,5 |
| Ресурс работы, ч |
30000 |
| Сопротивление изоляции в нормальных условиях, МОм |
20 |
| Рабочий ток максимальный/ рекомендуемый, мА |
1,0/(0,1 ÷ 0,4) |
| Соединитель (разъем) |
свободные концы,
МСЭО16-13 2 × 0,08 |
вилка
МР1-10 с кожухом |
| Схема подсоединения |
двухпроводная |
| Степень защиты корпуса |
IP 54 |
| Масса, г |
12 |
18 |
|
