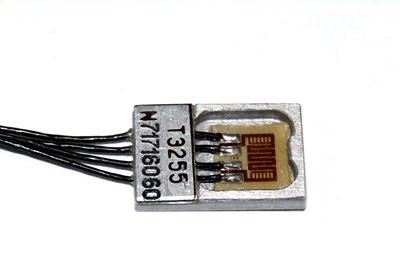

Датчик температуры ТЭ 255
ПОЛУПРОВОДНИКОВЫЙ ТЕРМОМЕТР СОПРОТИВЛЕНИЯ (БЫ2.821.255 ТУ)
Предназначен для измерения температуры поверхности конструкции и выдачи
сигнала в виде активного сопротивления.
Чувствительный элемент термометра – терморезистор, изготовленный из
эпитаксиальной пленки кремния на сапфировой подложке (структура КНС).
Чувствительный элемент устанавливается в металлическом корпусе. Схема
подключения термометра к измерительной цепи – четырехпроводная. Сверху на
чувствительный элемент наносится защитное кремнийорганическое покрытие СИЭЛ.
Термометр устанавливается на поверхности, температура которой измеряется,
при помощи клея, работоспособного в диапазоне измерения термометра
(например, ВК-9).
| Диапазон измерения, °С |
-196 ÷ +250 |
| Сопротивление, при 20°С, Ом |
680±100 |
| Температурный коэффициент сопротивления в диапазоне от -150
до +150 °С, 1/град* |
0,0012 |
| Погрешность, °С |
0,2 ÷ 1 |
| Показатель термической инерции, не более, с |
1 |
| Ресурс работы, ч |
5000 |
| Сопротивление изоляции в нормальных условиях, не менее, МОм |
20 |
| Рабочий ток, максимальный/рекомендуемый, мА |
1/(0,1 ÷ 0,5) |
| Соединитель (разъем) |
свободные концы,
МС16-13 1 × 0,08 |
| Схема подсоединения |
четырехпроводная |
| Габаритные размеры, мм |
14 × 9 × 2 |
| Масса, не более, не более, г |
2 |
|
