Преобразователи разности давлений
«Сапфир-22ДД-Вн», «Сапфир-22ДД-Вн-К»
 Предназначены
для преобразования в унифицированный токовый сигнал, в т.ч. в условиях АЭС:
― разности давлений жидких и газообразных сред, в т.ч. кислорода (перепадомеры);
― уровня жидкости (уровнемеры);
― расхода жидкости, пара, газа, в т.ч. кислорода (расходомеры).
Преобразователи являются ремонтопригодными изделиями.
Основные
технические характеристики
|
1. Модели
преобразователей, верхние пределы
измерения, предельно допускаемое рабочее
избыточное давление и классы точности ― |
в соответствии с таблицей
|
|
2. Выходные сигналы,
мА
для преобразователей уровня
Коды выходных сигналов |
0…5; 4…20
5…0; 20…4
в соответствии с таблицей |
|
3. Питание от
внешних источников: |
15…42 В постоянного
тока для преобразователей
с сигналом 4…20; 20…4 мА
36±0,72 В постоянного тока для преобразователей
с сигналом 0…5; 5…0 мА |
|
4. Климатические
исполнения, пределы
температуры окружающего воздуха |
в соответствии с таблицей
|
|
5. Исполнения по
взрывозащите |
1ExsdllBT4/H2
|
|
6. Относительная
влажность, %, не более |
98 |
|
7. Масса, кг, не
более
модели 2410
остальных моделей |
11,9
5,8
|
|
8. Габариты, мм, не
более
модели 2410
остальных моделей |
125х223х265
125х220х215
|
|
9. Изготавливаются
по |
ТУ 25-02.11431-85
|
|
10. Код ОКП
|
42 1281 |
Оформление заказа
|
Условное
обозначение преобразователей – согласно “Схеме составления условного
обозначения преобразователя”
При заказе преобразователя для измерения расхода, требующего
расчета, Покупатель представляет заполненную “Номенклатуру исходных
данных для расчета диафрагмы” (см. приложение 2), а при заказе
преобразователя для измерения уровня “Опросный лист” (см. приложение 3).
При этом в условном обозначении преобразователя допускается указывать:
знак “****” – вместо обозначения модели;
знак “**” - вместо верхнего предела измерения.
Таблица 1
|
Наименование
преобразователя |
Модель |
Верхний
предел
измерений |
Предельно
допустимое
рабочее
избыточное
давление,
МПа |
Предел
допускаемой
основной погрешности, % |
|
кПа |
МПа |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Преобразователи
разности давлений
взрывозащищенные
“Сапфир-22ДД-Вн” |
2410 |
0,16
0,25
0,4
0,63
1,0
1,6 |
|
4,0
|
0,5
0,5
0,25; 0,5
0,25; 0,5
0,25; 0,5
0,25; 0,5 |
|
2420 |
1,0
1,6
2,5
4,0
6,3
10,0 |
|
4,0
10,0
|
0,5
0,5
0,25; 0,5
0,25; 0,5
0,2; 0,25; 0,5
0,2; 0,25; 0,5 |
|
2430 |
4,0
6,3
10
16
25
40 |
|
16
25
|
0,25; 0,5
0,25; 0,5
0,25; 0,5
0,2; 0,25; 0,5
0,15; 0,2; 0,25; 0,5
0,1; 0,15; 0,2; 0,25; 0,5 |
|
2434 |
4,0
6,3
10
16
25
40 |
|
40
|
0,25; 0,5
0,25; 0,5
0,25; 0,5
0,2; 0,25; 0,5
0,15; 0,2; 0,25; 0,5
0,1; 0,15; 0,2; 0,25; 0,5 |
|
2440 |
25
40
63
100
160
250 |
|
16
25
|
0,25; 0,5
0,25; 0,5
0,2; 0,25; 0,5
0,2; 0,25; 0,5
0,15; 0,2; 0,25; 0,5
0,1; 0,15; 0,2; 0,25; 0,5 |
|
2444 |
25
40
63
100
160
250 |
|
40
|
0,25; 0,5
0,25; 0,5
0,2; 0,25; 0,5
0,2; 0,25; 0,5
0,15; 0,2; 0,25; 0,5
0,1; 0,15; 0,2; 0,25; 0,5 |
|
2450 |
|
0,25
0,4
0,63
1,0
1,6
2,5 |
16
25
|
0,25; 0,5
0,25; 0,5
0,2; 0,25; 0,5
0,2; 0,25; 0,5
0,2; 0,25; 0,5
0,2; 0,25; 0,5 |
|
2460 |
|
1,6
2,5
4
6,3
10
16 |
25
|
0,25; 0,5
0,25; 0,5
0,2; 0,25; 0,5
0,2; 0,25; 0,5
0,2; 0,25; 0,5
0,2; 0,25; 0,5 |
СХЕМА СОСТАВЛЕНИЯ
УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРЕОБРАЗОВАТЕЛЯ
Пример
составления условного обозначения преобразователя |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Сапфир-22ДД-Вн |
2420 |
01 |
У*1 |
0,25 |
6,3 кПа |
4 |
05 |
К 1/2 |
В |
ПЛ |
|
1. Сокращенное наименование преобразователя
2. Модель по табл.
3. Обозначение исполнения по материалам по табл.
4. Обозначение климатического исполнения по табл.
5. Класс точности по табл.
6. Верхний предел измерений с указанием единицы измерения по табл.
7. Код предельно допускаемого рабочего избыточного давления по табл.
Указывается согласно примечанию 4
8. Код выходного сигнала по табл.
9. Код монтажных частей по табл.
10. Код вентильного блока – “В” указывается согласно примечанию 2
11. Код установки – “Пл” или “Тр” по табл.
12. Пределы температуры окружающей среды по табл.
Примечания:
- Пределы температуры окружающей среды
(поз. 12) не указываются при условном обозначении преобразователя,
выполненного в основном варианте исполнения согласно табл.
- Код вентильного блока (поз. 10)
указывается только при заказе преобразователя и вентильного блока к нему.
Вентильный блок поставляется по требованию заказчика за особую плату.
- При отсутствии в условном обозначении
данных о требуемом варианте установки – преобразователь поставляется
укомплектованным для установки на плите.
- При отсутствии в условном обозначении
преобразователей предельно допускаемого рабочего избыточного давления,
преобразователи поставляются с нижним значением предельно допускаемого
рабочего избыточного давления для данной модели.
Таблица 2
КОД ВЫХОДНОГО СИГНАЛА
|
Выходной сигнал,
мА |
Код |
|
0…5
4…20
5…0
20…4 |
05
42
50
24 |
Таблица 3
ОБОЗНАЧЕНИЕ КЛИМАТИЧЕСКОГО
ИСПОЛНЕНИЯ
ПРЕОБРАЗОВАТЕЛЕЙ
|
Обозначение |
Климатическое
исполнение |
|
УХЛ*3.1
У*1
Т3 |
Исполнение УХЛ* категории 3.1, но
для работы при температуре 5…50°С
(основной вариант) или 1…80°С.
Исполнение У* категории 1, но для работы при температуре –30…+50°С
(основной вариант) или –50…+80°С.
Исполнение Т категории 3, но для работы при температуре –10…+55°С
или –20…+80°С в соответствии с контрактом (договором). |
Таблица 4
КОД МОНТАЖНЫХ ЧАСТЕЙ
|
Код |
Монтажные части |
|
К 1/2
К 1/4 |
Монтажный фланец с резьбовым
отверстием К 1/2"
Монтажный фланец с резьбовым отверстием К 1/4" |
Примечание.
При заказе преобразователей с ниппелем код монтажных частей в условном
обозначении не указывается.
Таблица 5
ОБОЗНАЧЕНИЕ ИСПОЛНЕНИЯ
ПРЕОБРАЗОВАТЕЛЕЙ ПО МАТЕРИАЛАМ,
КОНТАКТИРУЮЩИМ С ИЗМЕРЯЕМОЙ СРЕДОЙ
|
Обозначение
исполнения
по материалам |
Материал |
|
мембран |
фланцев, преобразователя, пробок
для дренажа и продувки,
ниппеля, монтажных фланцев, корпуса вентильного блока |
|
01
02 |
Сплав 36НХТЮ
Сплав 36НХТЮ |
Углеродистая сталь с покрытием
кадмием
Нержавеющая сталь |
Примечание.
Материал уплотнительных колец: резина, фторопласт или специальные марки резины.
Допускается для преобразователей исполнения 02 корпуса вентильного блока
изготавливать из углеродистой стали с покрытием кадмием или цинком.
Таблица 6
КОД ВАРИАНТА УСТАНОВКИ
|
Код |
Вариант установки |
|
ПЛ
Тр |
на плите
основной вариант
на трубе |
Таблица 7
КОД ПРЕДЕЛЬНО ДОПУСКАЕМОГО
РАБОЧЕГО ИЗБЫТОЧНОГО ДАВЛЕНИЯ
|
Код |
Предельно
допускаемое рабочее избыточное давление, МПа |
|
4
10
16
25
32
40 |
4
10
16
25
32
40 |

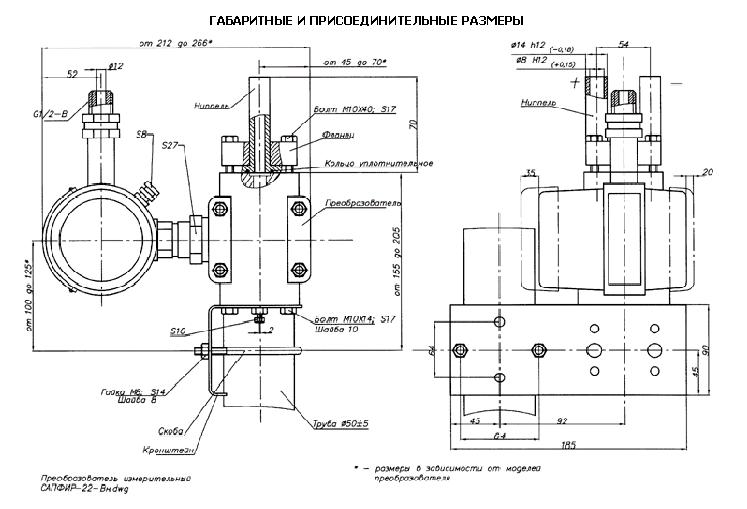

Габаритные и присоединительные размеры
|
