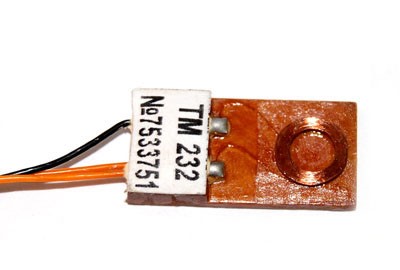

Датчик температуры ТМ 232

МЕДНЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ (БЫ2.821.232 ТУ)

Предназначен для измерения температуры цилиндрических поверхностей трубопроводов диаметром от 14 мм и выше, поверхностей с радиусом двойной кривизны, больше или равных 6 и 30 мм, а также сферических поверхностей диаметром 20 мм и более. Материал конструкций, температура которых измеряется – сталь, алюминий, магниевые и литиевые сплавы, ЭВТИ, стеклосплавы. Чувствительный элемент термометра изготовлен из медной проволоки диаметром 50 мкм, намотанной виток к витку в виде плоской спирали и закреплен на пластине из прессматериала. Если термометр устанавливается снаружи изделия, его необходимо сверху покрыть слоем материала с оптическими характеристиками, соответствующими оптическим характеристикам поверхности конструкции. Термометр имеет две модификации.

  ТМ 232 ТМ 232-01
Диапазон измерения, °С -130 ÷ +200
Сопротивление, при 0°С, Ом 100±0,9 53±0,3
Температурный коэффициент сопротивления, 1/град 0,00428
Погрешность, °С 0,5 ÷ 1,0
Показатель термической инерции, не более, с 1,0
Ресурс работы, ч 33000
Сопротивление изоляции в нормальных условиях, МОм, не менее 20
Соединитель (разъём) свободные концы, медь, сечением 0,55 мм2
Схема подсоединения трехпроводная
Габаритные размеры, мм 20 х 10 х 3
Масса, не более, г 1,5
