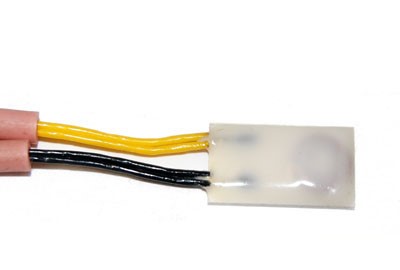

Датчик температуры ТМ 221
МЕДНЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ (БЫ2.821.221 ТУ)
Предназначен для измерения температуры металлических и оптических
поверхностей с радиусом двойной кривизны, больше или равных 6 и 30 мм, а
также цилиндрических и конических поверхностей с радиусом кривизны, больше
или равным 20 мм. Термометр ТМ 221-03 предназначен для измерения температуры
поверхностей, подвергающихся прямому воздействию солнечной радиации.
Чувствительный элемент термометров изготовлен из медной проволоки диаметром
50 мкм, намотанной виток к витку в виде плоской спирали и закреплен на
пластине из ситалла. Чувствительный элемент термометра ТМ 221-03 для защиты
от солнечного излучения заклеен металлизированной пленкой. Термометр имеет
четыре модификации.
| |
ТМ 221 |
ТМ 221-01 |
ТМ 221-02 |
ТМ 221-03 |
| Диапазон измерения, °С |
-50 ÷ +200 |
+15 ÷ +25 |
| Сопротивление, при 0°С, Ом |
100±0,45 |
53±0,45 |
200±0,80 |
| Температурный коэффициент сопротивления, 1/град |
0,00428 |
| Погрешность, °С |
0,1 ÷ 0,5 |
| Показатель термической инерции, не более, с |
1 |
Ресурс работы, ч
- при температуре (-50 ÷ +200) °С и вибронагрузках, не менее
- при температуре(0 ÷ +50)°С
- при температуре 35 °С |
3,3
3000
18000 |
2160 |
| Сопротивление изоляции в нормальных условиях, МОм, не менее |
20 |
| Соединитель (разъём) |
свободные концы, медь, сечением 0,55 мм2 |
| Схема подсоединения |
четырехпроводная |
| Габаритные размеры, мм |
10 х 6 х 2 |
| Длина кабеля, мм |
150 |
| Масса, не более, г |
1,0 |
|
