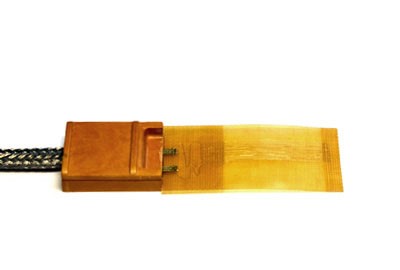

Датчик температуры ТМ 104
МЕДНЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ
Предназначен для измерения температуры поверхности трубопроводов
диаметром от 14 до 200 мм. Чувствительный элемент датчика выполнен в виде
прямоугольной проволочной решетки из медной проволоки диаметром 50 мкм.
Материал корпуса – прессматериал и стеклоткань. Чувствительный элемент
крепится к трубопроводу клеем. Если по условиям работы на объекте
допускается сварка, то корпус термометра дополнительно при помощи точечной
сварки приваривается к поверхности скобой, входящей в комплект поставки.
Термометр имеет шесть модификаций.
| |
ТМ 104 |
ТМ 104-01 |
ТМ 104-02 |
ТМ 104-03 |
ТМ 104-04 |
ТМ 104-05 |
| Диапазон измерения, °С |
-196 ÷ +200 |
| Сопротивление, при 0°С, Ом |
17±0,25 |
23±0,25 |
30±0,25 |
53±0,25 |
60±0,25 |
100±0,25 |
| Температурный коэффициент сопротивления, 1/град |
0,00428 |
| Погрешность, °С |
0,5 ÷ 1,0 |
| Показатель термической инерции, не более, с |
0,1 |
Ресурс работы, ч
- при температуре (-196 ÷ +200) °С и вибронагрузках, не менее
- в том числе пи максимальной температуре, не менее
- при температуре (-150 ÷ +120) °С и без вибронагрузок, не менее |
10
2
130000 |
| Сопротивление изоляции в нормальных ус-ловиях, МОм, не менее |
20 |
| Соединитель (разъём) |
свободные концы, медь, сечением 0,55 мм2 |
| Схема подсоединения |
двухпроводная |
| Габаритные размеры, мм |
56 х 18 х 8 |
56 х 23 х 8 |
68 х 30 х 8 |
76 х 39 х 8 |
| Длина кабеля, мм |
130 |
| Масса, не более, г |
8 |
|
