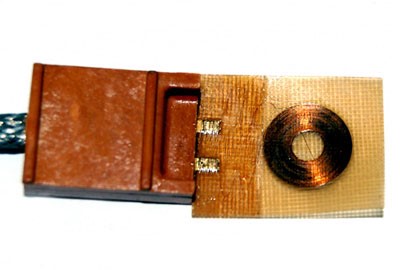

Датчик температуры ТМ 006
МЕДНЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ (БЫ2.821.000 ТУ)
Предназначен для измерения температуры поверхности плоских тел.
Чувствительный элемент датчика изготовлен из медной проволоки диаметром 50
мкм. Вид намотки – спираль. Материал корпуса – прессматериал и стеклоткань.
Чувствительный элемент крепится к корпусу кремнийорганическим лаком.
Крепление термометра к объекту измерений осуществляется при помощи клея.
Если по условиям работы на объекте допускается сварка, то корпус термометра
дополнительно при помощи точечной сварки приваривается к поверхности скобой,
входящей в комплект поставки. Термометр имеет шесть модификаций.
| |
ТМ 006 |
ТМ 006-01 |
ТМ 006-02 |
ТМ 006-03 |
ТМ 006-04 |
ТМ 006-05 |
| Диапазон измерения, °С |
-196 ÷ +200 |
| Сопротивление, при 0°С, Ом |
17±0,25 |
23±0,25 |
30±0,25 |
53±0,25 |
60±0,25 |
100±0,25 |
| Температурный коэффициент сопротивления, 1/град |
0,00428 |
| Погрешность, °С |
0,5 ÷ 1,0 |
| Показатель термической инерции, не более, с |
0,1 |
Ресурс работы, ч
- при температуре (-196 ÷ +200) °С и вибронагрузках, не менее
- при температуре (-150 ÷ +120) °С и без вибронагрузок, не менее |
2
130000 |
| Сопротивление изоляции в нормальных ус-ловиях, МОм, не менее |
20 |
| Соединитель (разъём) |
свободные концы, медь, сечением 0,55 мм2 |
| Схема подсоединения |
двухпроводная |
| Габаритные размеры, мм |
43 х 18 х 6 |
| Длина кабеля, мм |
130 |
| Масса, не более, г |
8 |
|
