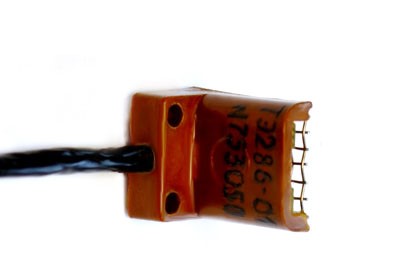

Датчик температуры ТЭ 286
ПОЛУПРОВОДНИКОВЫЙ ТЕРМОМЕТР СОПРОТИВЛЕНИЯ
Предназначен для измерения температуры газовой среды и является
пер-вичным преобразователем температуры в составе
термосигнализатора УТЕС – С.
Чувствительный элемент термометра – терморезистор, изготовленный из
монокристаллического кремния, к контактам которого припаяны выводы.
Чувствительный элемент закреплен в корпусе термометра. Термометр
устанавливается в измеряемой среде таким образом, чтобы направление скорости
газового потока было перпендикулярно плоскости чувствительного элемента.
Установка производится с помощью двух винтов М1,6 × 0,75.
| |
ТЭ 286 |
ТЭ 286−01 |
| Диапазон измерения, °С |
-50 ÷ +100 |
| Сопротивление, при 20°С, Ом |
1500 ± 50 |
| Температурный коэффициент сопротивления, не менее, 1/град.* |
0,007 |
| Погрешность, °С |
0,1 ÷ 0,5 |
| Показатель термической инерции, не более, с |
21 |
| Ресурс работы, ч |
30000 |
| Сопротивление изоляции в нормальных условиях, МОм |
20 |
| Рабочий ток, максимальный/ рекомендуемый, мА |
1,0/(0,1 ÷ 0,5) |
| Соединитель (разъем) |
свободные концы,
МСЭО16-13 2 × 0,08 |
вилка
МР1-10 с кожухом |
| Схема подсоединения |
двухпроводная |
| Габаритные размеры, мм |
13 × 10 × 7 |
| Степень защиты корпуса |
IP 54 |
| Масса, г |
12 |
18 |
|
