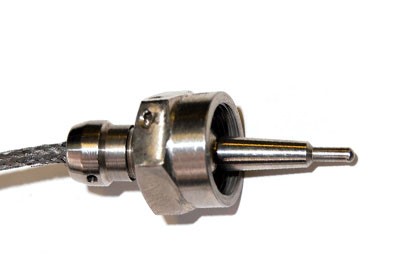

Датчик температуры ТП 085
ПЛАТИНОВЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ (БЫ2.821.085 ТУ)
Предназначен для измерения температуры низкокипящих и агрессивных
жидкостей и газов. Чувствительный элемент термометра – платиновая проволока
диаметром 50 мкм, намотанная на медном каркасе в виде плоской спирали.
Термометр крепится на изделии в специальном штуцере накидной гайкой с
резьбой М18х1-6Н. Термометр имеет пятнадцать модификаций
| |
ТП 085
ТП 085− 01
ТП 085− 02 |
ТП 085−03
ТП 085− 04
ТП 085− 05 |
ТП 085−06
ТП 085− 07
ТП 085− 08 |
ТП 085−09
ТП 085− 10
ТП 085− 11 |
ТП 085−12
ТП 085− 13
ТП 085− 14 |
| Диапазон измерения, °С |
-260 ÷ +300 |
| Сопротивление, при 0°С, Ом |
25 ± 0,25 |
34 ± 0,25 |
46 ± 0,15 |
60 ± 0,25 |
100 ± 0,15 |
| Температурный коэффициент сопротивления, 1/град |
0,00391 |
| Погрешность, °С |
0,5 ÷ 1,0 |
| Показатель термической инерции, с, не более |
4 |
| Ресурс непрерывной работы, мин |
60 |
| Рабочее давление, Мпа, не более |
58,8 |
| Сопротивление изоляции в нормальных условиях, МОм, не менее |
20 |
Длина погружаемой части / полная длина, мм
ТП 085, −03, −06,−09, −12
ТП 085 –01, –04, –07, –10, –13
ТП 085 –02, –05, –08, –11, –14 |
30 /60
40 /70
56 /86 |
| Диаметр погружаемой части, мм |
Ø15 |
| Длина кабеля, мм |
250 ± 10 |
| Соединитель (разъём) |
свободные концы |
| Схема подсоединения |
трехпроводная |
| Масса, г, не более |
60 |
|
