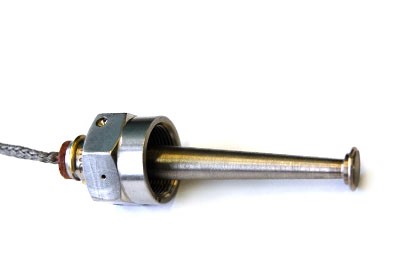

Датчик температуры ТП 062
ПЛАТИНОВЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ (БЫ2.821.062 ТУ)
Предназначен для измерения температуры неагрессивных и агрессивных
жидкостей и газов. Чувствительный элемент термометра – платиновая проволока
диаметром 50 мкм в лаковой изоляции, намотанная в виде плоского диска.
Материал корпуса – сталь 12Х18Н10Т. Термометр крепится на изделии в
специальном штуцере накидной гайкой с резьбой М18х1-6Н. Имеет пятнадцать
модификаций.
| |
ТП 062
ТП 062− 01
ТП 062− 02 |
ТП 062−03
ТП 062− 04
ТП 062− 05 |
ТП 062−06
ТП 062− 07
ТП 062− 08 |
ТП 062−09
ТП 062− 10
ТП 062− 11 |
ТП 062−12
ТП 062− 13
ТП 062− 14 |
| Диапазон измерения, °С |
-260 ÷ +300 |
| Сопротивление, при 0°С, Ом |
25 ± 0,25 |
34 ± 0,25 |
46 ± 0,15 |
60 ± 0,25 |
100 ± 0,15 |
| Температурный коэффициент сопротивления, 1/град |
0,00391 |
| Погрешность, °С |
0,5 ÷ 1,0 |
| Показатель термической инерции, с, не более |
1,0 |
| Ресурс работы, ч |
1000 |
| Сопротивление изоляции в нормальных условиях, МОм, не менее |
20 |
Длина погружаемой части / полная длина, мм
ТП 062, −03, −06,−09, −12
ТП 062 –01, –04, –07, –10, –13
ТП 062 –02, –05, –08, –11, –14 |
30 /59
40 /69
56 /84 |
| Диаметр погружаемой части, мм |
Ø15 |
| Длина кабеля, мм |
250 ± 10 |
| Соединитель (разъём) |
свободные концы |
| Схема подсоединения |
трехпроводная |
| Масса, г, не более |
60 |
|
