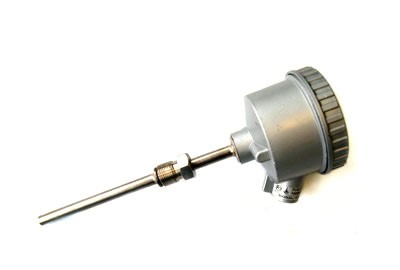

Термопреобразователь ТСМ 296

ТЕРМОПРЕОБРАЗОВАТЕЛЬ СОПРОТИВЛЕНИЯ (БЫ2.821.296 ТУ)

Предназначены для измерения температуры жидких и газообразных сред, в том числе для систем учета расхода газа типа «Super Flow», могут применяться во взрывоопасных зонах класса В-1а, В-1г с измерительным преобразователем, имеющим искробезопасное исполнение, и в пожароопасных зонах класса П-1 при категории и группах смеси 11АТ3 ( гл. 7.3, 7.4 ПУЭ).

Термопреобразователи образуют унифицированный ряд, исполнения которого различаются по номинальному сопротивлению чувствительного элемента, длине погружаемой части, конструктивному исполнению токовыводов, кабельного ввода и материалу оболочки защитного кожуха. Чувствительный элемент термопреобразователей вы-полнен в виде бескаркасной намотки из медного изолированного микропровода. Номи-нальная статическая характеристика термопреобразователей – 100М (ТСМ 296 – ТСМ 296-07, ТСМ 296-08 – ТСМ 296-15, ТСМ 296.01 – ТСМ 296-07.01, ТСМ 296-08.01 – ТСМ 296-15.01) или 50М (ТСМ 296-16 – ТСМ 296-23, ТСМ 296-16.01 – ТСМ 296-23.01). В каждой из групп имеется 8 вариантов, с длиной погружаемой части (от меньшего номера модификации к большему) 80, 100, 120, 150, 200, 250, 320 и 400 мм. Токовыводы термопреобразователя закреплены в корпусе с помощью заливочной массы и распаяны на монтажные провода для термопреобразователей ТСМ 296 – ТСМ 296-07, ТСМ 296.01 – ТСМ 296-07.01 или подсоединены к контактам клеммной коробки для термопреобразователей ТСМ 296-08 – ТСМ 296-23 ,– ТСМ 296-07.01 – ТСМ 296-23.01. Кабельный ввод для термопреобразователей ТСМ 296 – ТСМ 296-07, ТСМ 296.01 – ТСМ 296-07.01 − штуцер, вклеенный в защитный кожух, с внутренней конусной резьбой К ½; для термопреобразователей ТСМ 296-08 – ТСМ 296-23 ,– ТСМ 296-07.01 – ТСМ 296-23.01 − ввертной штуцер с уплотнительной прокладкой. Материал оболочки защитного кожуха термопреобразователя − сплав АМГ-6 для термопреобразова-телей ТСМ 296 – ТСМ 296-23 или полиамид ПА-610-Л-СВ30 для термопреобразователей ТСМ 296.01 – ТСМ 296-23.01. Материал защитной арматуры термопреобразователя – нержавеющая сталь 12Х18Н10Т, наружный диаметр 10 мм. Преобразователь устанавливается в измеряемый объем при помощи штуцера с резьбой М20х1,5-6Н. Герметизация корпуса термопреобразователя осуществляется при помощи сварки либо заливочной массы. Подсоединение термопреобразователя к измерительной линии осуществляется кабелем об-щепромышленного изготовления круглого сечения диаметром 6 мм или диаметром от 11 до 13 мм. Диаметр кабеля указывается при заказе.

  ТСМ 296 – ТСМ 296-07,
ТСМ 296.01 – ТСМ 296-07.01
ТСМ 296-08 – ТСМ 296-15,
ТСМ 296-08.01 – ТСМ 296-15.01
ТСМ 296-16 – ТСМ 296-23,
ТСМ 296-16.01 – ТСМ 296-23.01
Диапазон измерения, °С:
- класс А по ГОСТ 6651
- класс В по ГОСТ 6651

-20 ÷ +60
-60 ÷ +120
Класс по ГОСТ 6651 А или В
Номинальная статическая характеристика пре-образования (НСХ) по ГОСТ 6651 100М 50М
Номинальное значение сопротивления при 0 ºС (R0), Ом 100 50
Время термической реакции (τ0,63), с, не более 25
Измерительный ток, мА, не более 2
Средний срок службы, лет, не менее 12
Сопротивление изоляции в нормальных условиях, МОм, не менее:
- при температуре (25±10) ºС и относительной влажности от30 до 80 %
- при верхнем значении температуры рабочего диапазона

100

10
Схема подсоединения четырехпроводная
Степень защиты термопреобразователя от внешних факторов IP 54 по ГОСТ 14254
Габаритные размеры, мм:
- диаметр погружаемой части
- длина погружаемой части
- головная часть

10
от 80 до 400
Ø85х73х125
Масса, г, не более 580 640
