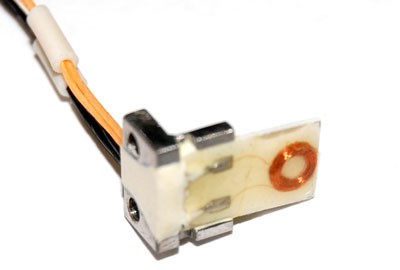

Датчик температуры ТМ 222
МЕДНЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ (БЫ2.821.222 ТУ)
Предназначен для прецизионных узкодиапазонных измерений температуры
нейтральных газовых сред. Чувствительный элемент термометра – медная
проволока ВЭТВ-Р-0,032, намотанная в виде плоской спирали и закрепленная на
пластине из ситалла Термометр устанавливается на изделии на кронштейне
длиной не менее 103 мм при помощи двух винтов через крепежные отверстия
диаметром 1,6 мм.
| |
ТМ 222 |
ТМ 222−01 |
| Диапазон измерения, °С |
0 ÷ +50 |
+15 ÷ +25 |
| Сопротивление, при 0°С, Ом |
100 ± 0,45 |
200 ± 0,8 |
| Температурный коэффициент сопротивления, 1/град |
0,00428 |
| Погрешность, °С |
0,1 |
Ресурс работы:
- в диапазоне температур 25 °С
- в диапазоне температур от 0 до 50 °С |
18 000
3000 |
| Сопротивление изоляции в нормальных условиях, МОм, не менее |
20 |
| Соединитель (разъём) |
свободные концы, провод
МС 16-13 1х0,03 |
| Схема подсоединения |
четырехпроводная |
| Габаритные размеры, мм |
12 х 8 х 6 |
| Длина кабеля, мм |
145 ± 3 |
| Масса, г, не более |
1,5 |
|
