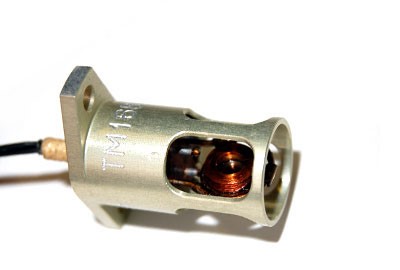

Датчик температуры ТМ 168
МЕДНЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ (БЫ2.821.166 ТУ)
Предназначен для измерения температуры спокойных неагрессивных
токонепроводящих жидкостей и газов. Чувствительный элемент термометра –
медная проволока диаметром 50 мкм, намотанная бифилярно в виде плоской
таблетки. Термометр крепится на изделии при помощи двух винтов М3х0,5.
| |
ТМ 168
ТМ168.01 |
ТМ168−01
ТМ168-01.01 |
ТМ168−02
ТМ168-02.01 |
ТМ168−03
ТМ168-03.01 |
ТМ168−04
ТМ168-04.01 |
| Диапазон измерения, °С |
-200 ÷ +200 |
| Сопротивление, при 0°С, Ом |
23 ± 0,3 |
30 ± 0,3 |
53 ± 0,3 |
60 ± 0,9 |
100 ± 0,9 |
| Температурный коэффициент сопротивления, 1/град |
0,00428 |
| Погрешность, °С |
0,5 ÷ 1,0 |
| Показатель термической инерции, с, не более |
6 |
Ресурс работы:
- в диапазоне температур от -150 до 120 °С без вибронагрузки,ч
- в диапазоне температур от -196 до 70 °С и вибронагрузкой, мин
- в диапазоне температур от -196 до 200 °С и вибронагрузкой, мин |
130 000
40
20 |
| Сопротивление изоляции в нормальных условиях, МОм, не менее |
20 |
Соединитель (разъём):
ТМ 168, 168-01, 168-02, 168-03, 168-04
ТМ 168.01, 168-01.01, 168-02.01, 168-03.01, 168-04.01 |
свободные концы
вилка РС4ТВ АВ0.0360.047 ТУ |
| Схема подсоединения |
трехпроводная |
| Габаритные размеры, мм |
Ø 15х37 (по фланцу – Ø 28) |
| Длина кабеля, мм |
500 ± 10 |
| Масса, г, не более |
20 |
|
