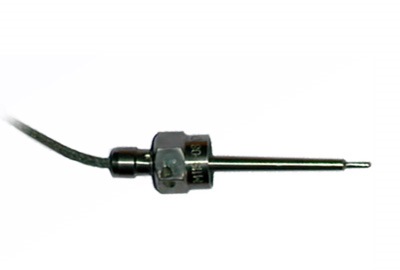

Датчик температуры ТМ 119
МЕДНЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ(БЫ2.821.119 ТУ)
Предназначен для измерения температуры низкокипящих агрессивных жидкостей
и газов. Чувствительный элемент термометра – медная проволока диаметром 50
мкм, намотанная на медном каркасе, предварительно покрытом
электроизоляционным лаком. Каркас вставлен в корпус. Термометр крепится на
изделии в специальном штуцере накидной гайкой с резьбой М18х1-6Н. Имеет
пятнадцать модификаций.
| |
ТМ 119
ТМ 119−01
ТМ 119−02 |
ТМ 119−03
ТМ 119−04
ТМ 119−05 |
ТМ 119−06
ТМ 119−07
ТМ 119−08 |
ТМ 119−09
ТМ 119−10
ТМ 119−11 |
ТМ 119−12
ТМ 119−13
ТМ 119−14 |
| Диапазон измерения, °С |
-196 ÷ +200 |
| Сопротивление, при 0°С, Ом |
23 ± 0,3 |
30 ± 0,3 |
53 ± 0,3 |
60 ± 0,9 |
100 ± 0,9 |
| Температурный коэффициент сопротивления, 1/град |
0,00428 |
| Погрешность, °С |
0,5 ÷ 1,0 |
| Показатель термической инерции, с, не более |
4 |
| Время непрерывной работы, мин, не менее |
60 |
| Сопротивление изоляции в нормальных условиях, МОм, не менее |
20 |
Длина погружаемой части / полная длина, мм
ТМ 119, − 03, − 06,− 09, − 12
ТМ 119 – 01, – 04, – 07, – 10, – 13
ТМ 119 – 02, – 05, – 08, – 11, – 14 |
30/60
40/70
56/86 |
| Диаметр погружаемой части, мм |
15 |
| Длина кабеля, мм |
250 |
| Соединитель (разъём) |
свободные концы |
| Схема подсоединения |
трехпроводная |
| Масса, г, не более |
60 |
|
