Датчик температуры ТТ 142

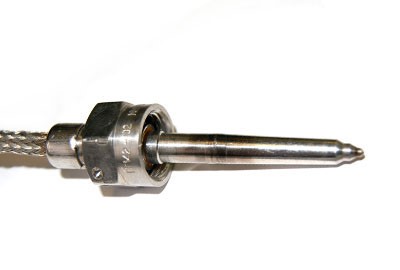

ТЕРМОМЕТР ТЕРМОЭЛЕКТРИЧЕСКИЙ (БЫ2.821.135 ТУ)
Предназначен для измерения температуры газовых и жидкостных
неагрессивных, агрессивных и окислительных сред в трубопроводах.
Чувствительным элементом термометра является термопара закрытого типа:
- на основе термопарных проволок хромель и алюмель (ХА) диаметром 0,7 мм
для ТТ 142…ТТ 142 – 03;
- на основе термопарных проволок хромель и копель (ХК) диаметром 0,7 мм
для ТТ 142 – 04 …ТТ 142 – 07;
- на основе термопарного кабеля КТМСп (ХА) для ТТ 142-08 …ТТ 142-11;
- на основе термопарного кабеля КТМСп (ХК) для ТТ 142-12 …ТТ 142-15.
Рабочий спай термопар электрически соединён с корпусом для уменьшения
термиче-ской инерции (заварен в торце вместе с корпусом). Корпус термометра
изготовлен из сплава ХН67МВТЮ.
В термометрах ТТ 142…ТТ 142 – 07 имеется дополнительный узел герметизации
на основе кремнепласта, расположенный в непогружаемой части корпуса, в связи
с чем температура в месте крепления термометра не должна превышать 250 °С.
Кабельная часть термометров защищена от механических воздействий и
экранирована плетенкой ПН 3х6. Крепление термометра на изделии производится
с помощью накид-ной гайки с резьбой М18х1,5–6Н. Радиус изгиба кабеля должен
быть не менее 25 мм. Допускается скручивание кабеля на угол не более 60 º.
| |
ТТ142,
ТТ142-04,
ТТ142-08,
ТТ142-12 |
ТТ142-01,
ТТ142-05,
ТТ142-09,
ТТ142-13 |
ТТ142-02,
ТТ142-06,
ТТ142-10,
ТТ142-14 |
ТТ142-03,
ТТ142-07,
ТТ142-11,
ТТ142-15 |
Диапазон измерения, °С:
ТТ 142, −01, −02, −03
ТТ 142-08 ÷ ТТ 142-11
ТТ 142−04, −05, −06, −07, -12 ÷ -15 |
-50 ÷ +1200
−50 ÷ + 1000
−50 ÷ + 600 |
Градуировочная характеристика:
ТТ 142, −01, −02, −03, -08 ÷ -11
ТТ 142−04, −05, −06, −07, -12 ÷ -15 |
ХА(К)
ХК(L) |
| Класс допуска по ГОСТ Р 8.585-2001 |
2,3 |
| Сопротивление, Ом, не более |
15 |
Показатель термической инерции, с, не более:
ТТ 142 ÷ ТТ142-07
ТТ 142-08 ÷ ТТ 142-15 |
0,8
0,5 |
| Гарантийная наработка, мин, не менее |
20 |
| Соединитель (разъём) |
вилка 2РМТ14КПН4Ш1В1В |
| Длина погружаемой части, мм |
30 |
40 |
55 |
75 |
| Диаметр погружаемой части, мм |
14 |
| Длина кабеля, мм |
500 |
| Масса, г, не более |
300 |
|
