Датчик температуры ТР 269
КВАРЦЕВЫЙ ТЕРМОМЕТР
Предназначен для измерения температуры жидкости, выдает информацию в виде
частотного сигнала и сигнала «ЗНАК».

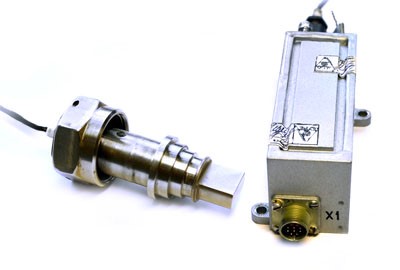

Термометр состоит из датчика и электронного блока, присоединенного к
разъему датчика. Соединение неразъемное. В корпусе датчика располо-жен
термочувствительный кварцевый резонатор. В корпусе электронного блока –
опорный кварцевый резонатор, два генератора и разностная схе-ма обработки
сигналов кварцевых резонаторов и формирования сигнала «ЗНАК». Термометр
работает в составе
одноканальной прецизионной системы ИСТОК. Датчик вворачивается в
измеряемый объем с помощью накидной гайки М24 × 1,5 – 6Н.
| Диапазон измерения, °С |
-60 ÷ +120 |
| Температурный коэффициент частоты, Гц/град |
90±10 |
| Разрешающая способность, °С |
±0,01 |
| Показатель термической инерции, не более, с |
5,0 |
| Ресурс работы, час |
53000 |
| Сопротивление изоляции в нормальных условиях, не менее, МОм |
20 |
| Амплитуда выходного напряжения частотного сигнала, не менее,
В |
4,5 |
Амплитуда сигнала «ЗНАК», не менее, В
«ЗНАК +»
«ЗНАК -» |
4,5
0,5 |
| Ток потребления, не более, мА |
10 |
| Соединитель (разъем) |
вилка МР1–10–1–В |
| Длина кабеля, мм |
500 ÷ 1000 |
Габаритные размеры, мм:
− вворачиваемой части термометра
− электронного блока (с разъемом термометра) |
Ø 19 × 64
20 × 34 × 28 |
| Масса, не более, г |
150 |
|
