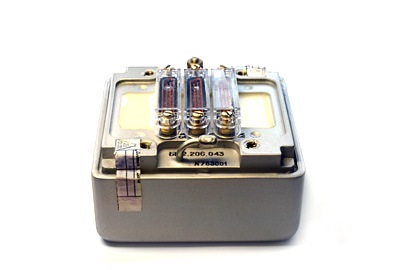

Измерительный преобразователь БЕСТЕР, ФОТОН
ДВУХКАНАЛЬНЫЙ (БЫ2.206.021 ТУ и БЫ2.206.043 ТУ)
Предназначены для преобразования информации, поступающей с теплоприёмника
	суммарного теплового потока
	ФОА 020 или
	ФОА 036 в нормализованный аналоговый сигнал, пригодный для приёма
	системой регистрации.
ИП изготовлены в микроэлектронном исполнении в виде функционально
	законченного блока. Имеют 2 канала преобразования: канал измерения
	сопротивления с диапазоном входных сопротивлений от 130 до 600 Ом и канал
	измерения напряжения с диапазоном входных напряжений от 0 до 108 мВ. Канал
	измерения напряжения обеспечивает автоматическое разбиение диапазона
	измерения на 4 поддиапазона с адаптивно изменяющимся коэффициентом усиления.
	ИП обеспечивает подачу на нагреватель теплоприемника постоянного напряжения
	с величиной силы тока до 100 мА. ИП обеспечивает необходимую точность
	измерений при расстоянии от теплоприемника до ИП до 15 метров и передачу
	результатов измерений на средства регистрации (по кабелю) на расстояние до
	500 метров. Выходной сигнал ИП по каналу измерения напряжения представляет
	собой информацию о номере поддиапазона в виде параллельного двоичного кода
	(логический «0» 0…0,3 В, логическая «1» – 4,5…5,5 В) и напряжение от 0 до 6
	В в зависимости от величины входного сигнала в пределах поддиапазона; по
	каналу измерения сопротивления – напряжение от 0 до 6 В. Погрешность
	измерения напряжения не превышает ± 0,3 мВ (по входу), измерения
	сопротивления – ± 2,0 Ом. ИП устанавливается на изделии на специальный
	кронштейн при помощи 4-х винтов М4-7g.


		Диапазон входных сигналов: по каналу сопротивления, Ом по каналу напряжений, мВ |
		 130 ÷ 600 0 ÷ 108 |


		Автоматическое разбиение диапазона измерения по каналу
				напряжения, мВ 1-й поддиапазон 2-й поддиапазон 3-й поддиапазон 4-й поддиапазон |
		  0 ÷ 4 (± 0,2)  4 (± 0,2) ÷ 12 (± 0,4) 12 (± 0,4) ÷ 36 (± 0,8) 36 (± 0,8) ÷ 108 |


		| Напряжение питания, В |
		27+7-4 |


		| Ток потребления, не более, мА |
		50 |


		| Выходные аналоговые сигналы, В |
		0 ÷ 6 |


		| Уровень логического «0»/ логической «1», В |
		(0 ÷ 0,3)/ (4,5 ÷ 5,5) |


		| Максимальная длина кабеля до теплоприемника, м, до |
		15 |


		| Максимальная длина кабеля до регистратора, м, до |
		500 |


		Предел допускаемых погрешностей: по каналу измерения напряжения, мВ по каналу измерения сопротивления, Ом |
		 ± 0,3 ± 2 |


		| Время непрерывной работы/ технический ресурс работы, час |
		500/1000 |


		| Время установления выходного сигнала, не более, с |
		0,05 |


		| Время готовности к работе после подачи напряжения питания,
				не более, мин |
		3 |


		| Сопротивление изоляции в нормальных условиях, не менее, МОм |
		20 |


		| Габаритные размеры, мм |
		88 × 83 × 44 |


		| Тип разъемов (соединителей) |
		розетка ОНП–ЖИ-8-42/46 × 8 |


		| Масса, не более, кг |
		0,4 |



 |
