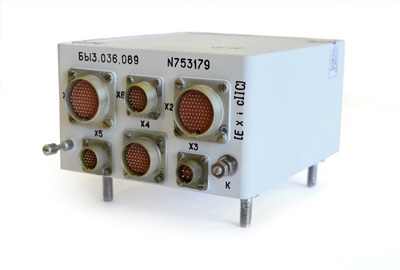

Преобразователь СПИНТ
Преобразование информации датчиков температуры - термометров
сопротивления и термопар в цифровой код и аналоговый сигнал для последующей
передачи по каналам телеметрических систем.
| Число измерительных каналов, до |
26 |
| Число калибровочных каналов, до |
6 |
Диапазоны измерения:
- для термометров сопротивления, Ом
- для термометров термоэлектрических, мВ |
0 ÷ 60, Ом
0 ÷ 140, Ом
0 ÷ 200, Ом
0 ÷ 240, Ом
0 ÷ 960, Ом
-5 ÷ +60 мВ |
Относительная погрешность преобразования:
- для термометров сопротивления, %
- для термометров термоэлектрических, % |
± 0,15
± 0,25 |
Схема подключения датчиков:
- для термометров сопротивления
- для термометров термоэлектрических |
2-х, 3-х, 4-х проводные
2-х, 3-х проводные |
Длина линии связи "датчик - преобразователь", м, до
Длина линии связи "преобразователь - регистратор", м, до |
50
200 |
Выходные сигналы:
- цифровой параллельный двоичный код (измерительный)
- цифровой параллельный двоичный код (служебный)
- напряжение постоянного тока, В |
12 разрядов
7 разрядов
0 ÷ 6 |
| Частота переключения каналов, Гц, до |
256 |
| Напряжение питания, В |
27+7-4 |
| Масса преобразователя, кг |
1,0 |
| Ток потребления, не более, мА |
60 |
| Габаритные размеры, мм |
126 х 106 х 63 |
| Рабочий диапазон температур, º С |
-50 ÷ +50 |
| Искробезопасное исполнение |
|
