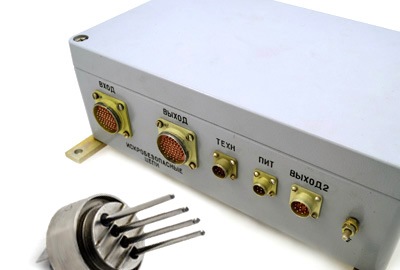

Сигнализатор уровня многоканальный СУМ 207
Предназначен для определения моментов прохождения уровня жидких сред
относительно датчиков уровня, расположенных в баке в пределах
контролируемого объема жидкости при стендовых испытаниях изделий.
Сигнализатор СУМ207 работоспособен как на диэлектрических (винил, оксид,
нафтил, амил), так и на проводящих жидкостях (гептил, вода).
ОСОБЕННОСТИ:
- Позволяет фиксировать в памяти ПЭВМ моменты времени прохождения
уровня жидких сред относительно датчиков уровня УДЕ304 (по внешнему
сигналу)
- Обеспечивает программную возможность выдачи команды в виде замыкания
«сухих» контактов реле при достижении уровня жидкости датчика с заданным
номером (по трем уровням, задаваемым с ПЭВМ)
| Число каналов |
1 ÷ 32 |
Предел случайной составляющей основной погрешности, мм
в условиях эксплуатации, мм
дополнительная погрешность при скорости изменения уровня 0,1м/с
не превышает, мм |
±1,0
±1,5
±1,0 |
| Интерфейс выходного сигнала на ПЭВМ |
RS232 |
Длина кабельных линий
от ПВМ до УДЕ, не более, м
с емкостью линии, не более, пФ
(при размещении ПВМ во взрывобезопасной зоне)
от ПВМ до БСП, не более, м
от БСП до ПЭВМ, м |
35
3500
200
1,5 |
| Напряжение питания, В |
~ 220 (50 Гц) |
| Ток потребления, не более, мА |
100 |
| Ресурс работы, не менее, ч |
10000 |
| Срок службы, не менее, г |
10 |
| Вероятность безотказной работы |
0,99 |
ИСПОЛНЕНИЕ:
ПВМ – преобразователь вторичный многоканальный БЫ2.834.132 и БСП – блок
сопряжения с ПЭВМ – БЫ3.627.000 в комплекте с датчиками УДЕ304, количество
которых определяется заказчиком, в комплект также входит программное
обеспечение, которое позволяет на мониторе ПЭВМ отображать:
1) местоположение подключенных датчиков по высоте резервуара с отображением
их заполнения измеряемым продуктом;
2) номера рабочих датчиков;
3) уровни сигналов (в относительных единицах).
|
