Расходомер вихревой РВ 298
Расходомер вихревой РВ 298 (БЫ2.833.298)
Расходомер предназначен для преобразования в пропорциональный
электрический сигнал объёмного расхода агрессивных, криогенных и маловязких
жидких и газообразных рабочих сред, протекающих в напорных трубопроводах.
Расходомер применяется в ракетно-космической технике при стендовой

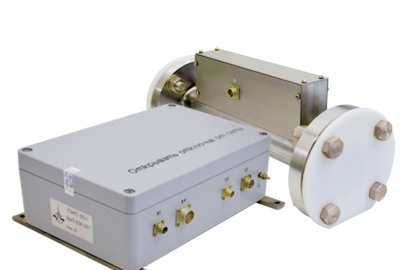

отработке двигателей многоразового использования. Расходомер состоит из
преобразователя расхода вихревого (ПРВ) и преобразователя измерительного
промежуточного (ПИП).
| Условный диаметр, мм |
50 |
| Диапазон рабочих расходов, м3/ч |
3 ÷ 60 |
| Пределы погрешности измерения расхода рабочей жидкости, % |
±0,25
|
| Температура рабочей среды, °С |
-196 ÷ +150 |
| Температура окружающей среды, °С |
-50 ÷ +40 |
| Давление рабочей среды, не более, МПа |
2,5 |
| Необратимая потеря давления на верхнем пределе измерений, МПа |
0,15 |
| Напряжение питания, В |
27±2,7 |
| Выходные сигналы: |
| Постоянное напряжение, линейно изменяющееся при изменении
расхода 0 ÷ 60 м3/ч, В |
0,25(±0,001) ÷ 5(±0,005) |
| Постоянный ток, линейно изменяющийся при изменении расхода 0
÷ 60 м3/ч, мА |
4,8(±0,02) ÷ 20(±0,02) |
| Частота, Гц |
6,3(±0,1) ÷ 125(±0,1) |
| Цифровой сигнал по интерфейсу RS-485, B |
-0,25(±0,001) ÷ 5(±0,005) |
| Масса, кг |
11 |
| Срок службы, лет |
18 |
| Назначенный ресурс, ч |
1,2·105 |
|
