Преобразователь УПФ
Преобразователь УПФ (БЫ2.032.053 ТУ)
Одноканальный преобразователь УПФ с входом по напряжению или заряду
обеспечивает совместно с акселерометрами типа АВС, АНС измерения
виброускорений, а с датчиками типа ЛХ, ВТ, ДХС обеспечивает измерения
пульсаций давления жидкости, газа и акустических давлений при исследовании
динамических процессов в сложных эксплуатационных условиях.
Работает с телеметрическими системами типа
“Скут” и
“Сириус”.
ОСОБЕННОСТИ:
- Высокая надежность
- Стойкость к воздействию вибрации, ударов, линейных ускорений,
акустических шумов
- Формирует напряжения питания для согласующего устройства
акселерометра в модификациях с входом по напряжению
- Изготавливается по «Положению РК-98»
- Вид приемки – ОТК, ПЗ.
Частотный диапазон
(19 модификаций), Гц |
1 ÷ 16000 |
Коэффициент преобразования
по напряжению, мВ/мВ
по заряду, мВ/пКл |
128; 64; 32; 16; 8; 4; 2; 1
32; 16; 8; 4; 2; 1; 0,5; 0,25 |
| Напряжение питания, В |
23 ÷ 34 (27 номин.) |
| Ток потребления , мА |
35 ± 15 |
| Выходной аналоговый сигнал, В |
0 ÷ 6 |
| Основная погрешность, % |
5 |
| Диапазон рабочих температур, °С |
-50 ÷ +55 |
| Масса, г |
200 |
| Ресурс работы в нормальных условиях, ч |
1000 |
ИСПОЛНЕНИЕ:

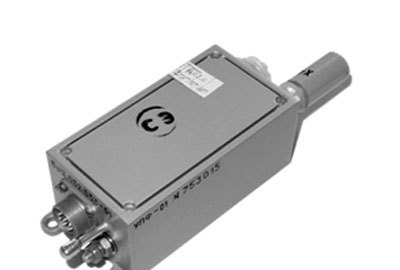

Преобразователь выполнен в герметичном корпусе.
|
