Преобразователь УНФ
Преобразователь УНФ (БЫ2.032.051 ТУ)
Преобразователь УНФ обеспечивает совместно с блоками питания и проверки
БПП-022,
БПП-058
усиление, нормирование и фильтрацию сигнала в виде напряжения, получаемого с
пьезоэлектрических датчиков вибрации типа АВС, АНС и датчиков пульсаций
давления типа ЛХ, ВТ, ДХС при измерении динамических процессов.
Работает с телеметрическими системами типа
“СКУТ” и
“Сириус”
ОСОБЕННОСТИ:
- Высокая надежность
- Стойкость к воздействию вибрации, ударов, линейных ускорений,
акустических шумов
- Формирует напряжения питания для согласующего устройства
акселерометра
- Изготавливается по «Положению РК-98»
- Вид приемки – ОТК, ПЗ.
Частотный диапазон
(15 модификаций), Гц |
1 ÷ 16000 |
Коэффициент преобразования
(задается кроссировкой), мВ/мВ |
128; 64; 32; 16; 8; 4; 2; 1 |
| Напряжение питания, В |
± 12,6 |
| Ток потребления , мА |
±(8 ± 3) |
| Выходной аналоговый сигнал, В |
0 ÷ 6 |
| Основная погрешность, % |
5 |
| Диапазон рабочих температур, °С |
-50 ÷ +50 |
| Масса, г |
85 |
| Ресурс работы в нормальных условиях, ч |
500 |
ИСПОЛНЕНИЕ:

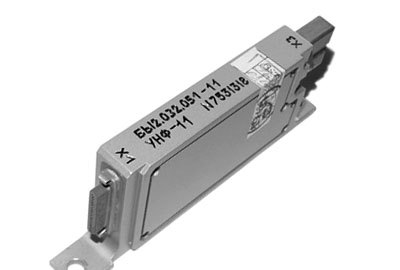

Преобразователь выполнен в герметичном корпусе.
|
