Датчик вибрации АНС 104

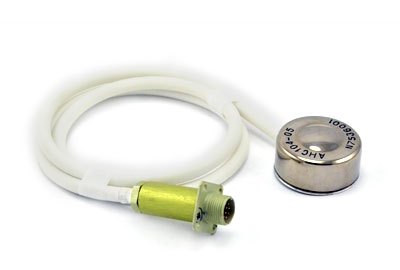

ВИБРОПРЕОБРАЗОВАТЕЛЬ АНС 104
Вибропреобразователь АНС 104 со встроенным согласующим усилителем
предназначен для измерения вибрационных ускорений на объектах РКТ,
летательных аппаратах, в машиностроении в условиях в условиях интенсивных
электромагнитных помех, а также для измерения низкочастотных колебаний
сооружений и механизмов. Имеет несколько модификаций, образующих
унифицированный ряд.
Чувствительный элемент вибропреобразователя – изгибного типа.
Отличительныая особенность вибропреобразователя – высокая
помехозащищенность. Вибропреобразователь имеет встроенный в корпус
согласующий предварительный усилитель, представляющий собой активный
RC-фильтр с эмиттерным повторителем. Вибропреобразователь выполнен по
дифференциальным механической и электрической схемам. Основание
вибропреобразователя выполнено из сплава АМГ-6. Кабель вибропреобразователя
оканчивается розеткой МР1-10-1В. Крепление вибропреобразователя
осуществляется при помощи клеев холодного отверждения.
| |
АНС 104 |
АНС 104-01 |
АНС 104-02 |
АНС 104-03 |
АНС 104-04 |
АНС 104-05 |
АНС 104-06 |
| Коэффициент преобразования по напряжению, мВ/g |
150 |
100 |
50 |
25 |
12 |
2,5 |
| Диапазон рабочих частот, Гц |
1 ÷ 63 |
1 ÷ 125 |
1 ÷ 250 |
1 ÷ 500 |
1 ÷ 1000 |
1 ÷ 2000 |
1 ÷ 4000 |
| Отн.коэффициент поперечного преобразования, не более, % |
3 |
| Основная погрешность, не более, % |
5 |
| Диапазон рабочих температур, °С |
-50 ÷ +50 |
Верхний предел ускорений
вибрация, g
удар, g |
15
30 |
30
60 |
60
120 |
120
240 |
120
240 |
250
500 |
500
1000 |
| Масса (без кабеля), г |
46 |
36 |
32 |
30 |
29 |
|
