Датчик вибрации АНС 041

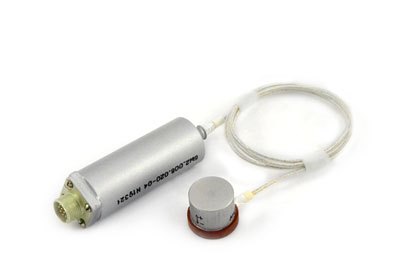

ВИБРОПРЕОБРАЗОВАТЕЛЬ АНС 041
Вибропреобразователь АНС 041 предназначен для контроля динамических
режимов, диагностики узлов, машин, механизмов, проведения вибрационных и
ударных испытаний. Имеет несколько модификаций, образующих унифицированный
ряд.
Чувствительный элемент изгибного типа. Вибропреобразователь выполнен по
двухпроводной электрической схеме, изолированной от корпуса. Отличительные
особенности вибропреобразователя – высокая чувствительность и
помехозащищенность. Корпус вибропреобразователя изготовлен из сплава Д16 с
изолированной посадочной поверхностью. Крепление вибропреобразователя
осуществляется с помощью клея холодного отверждения или специальное: на двух
винтах с помощью кольца или кронштейна на две посадочные поверхности.
| |
АНС 041-01 |
АНС 041-02 |
АНС 041-03 |
АНС 041-04 |
АНС 041-05 |
АНС 041-06 |
| Коэффициент преобразования по напряжению, мВ/g |
100 |
5 |
18 |
25 |
50 |
100 |
| Диапазон рабочих частот, Гц |
1 ÷ 125 |
2 ÷ 5000 |
2 ÷ 2000 |
2 ÷ 1000 |
1 ÷ 25 |
1 ÷ 25 |
| Отн.коэффициент поперечного преобразования, не более, % |
3 |
| Основная погрешность, не более, % |
10 |
| Диапазон рабочих температур, °С |
-50 ÷ +200 |
Верхний предел ускорений
вибрация, g
удар, g |
30
50 |
600
900 |
300
500 |
100
300 |
60
90 |
30
50 |
| Масса (без кабеля), г |
18 |
9 |
11 |
12 |
16 |
18 |
|
