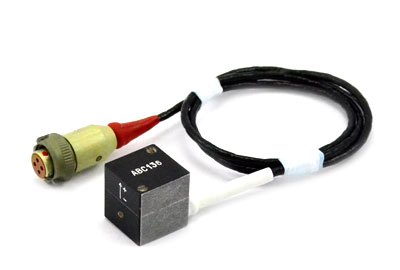

Датчик вибрации АВС 136
ВИБРОПРЕОБРАЗОВАТЕЛЬ АВС 136
Вибропреобразователь АВС 136 предназначен для измерения ударных и
вибрационных ускорений в широком диапазоне частот на изделиях РКТ,
авиационной технике, автомобильной и других видах промышленности для
тестовых испытаний конструкций, машин и механизмов. Имеет несколько
модификаций, образующих унифицированный ряд.
Чувствительный элемент вибропреобразователя – компрессионного типа.
Вибропреобразователь выполнен по изолированной электрической схеме.
Отличительная особенность вибропреобразователя – высокая собственная
частота, вибропрочность и надежность. Корпус вибропреобразователя герметично
уплотненный. Кабель вибропреобразователя антивибрационный и оканчивается
розеткой РС4ТВ. Вибропреобразователь имеет две взаимно перпендикулярные
посадочные поверхности для установки на изделии. Крепление
вибропреобразователя осуществляется при помощи шпильки с резьбой М5 на одну
посадочную поверхность или при помощи клеев холодного отверждения на две
посадочные поверхности.
|
АВС 136 |
АВС 136-01 |
АВС 136-02 |
Коэффициент преобразования по заряду, пКл/g |
3,5 |
7,0 |
14,0 |
Диапазон рабочих частот, Гц |
2 ÷ 20000 |
2 ÷ 16000 |
2 ÷ 10000 |
Отн.коэффициент поперечного преобразования, не менее, % |
5 |
Основная погрешность, не более, % |
5 |
Диапазон рабочих температур, °С |
-50 ÷ +200 |
Верхний предел ускорений вибрация, g удар, g |
3200 6000 |
1600 3000 |
800 1500 |
Масса (без кабеля), г |
13 |
14 |
17 |
![Датчик вибрации АВС 136 Датчик вибрации АВС 136](../../catalog/AVS-136.jpg)
|
