Датчик вибрации АВС 134

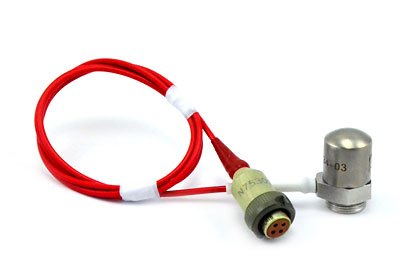

ВИБРОПРЕОБРАЗОВАТЕЛЬ АВС 134
Вибропреобразователь АВС 134 предназначен для измерения высокоинтенсивных
ударных и вибрационных ускорений в широком диапазоне частот на изделиях РКТ,
авиационной технике, автомобильной и других видах промышленности для
тестовых испытаний конструкций, машин и механизмов. Имеет несколько
модификаций, образующих унифицированный ряд.
Чувствительный элемент вибропреобразователя – компрессионного типа.
Вибропреобразователь выполнен по однопроводной заземленной электрической
схеме. Отличительная особенность вибропреобразователя – высокая собственная
частота, вибропрочность и надежность. Корпус вибропреобразователя выполнен
из сплава ВТ1-0. Базовая модификация вибропреобразователя (АВС 134)
предназначена для измерения высокоинтенсивных ударных ускорений (до 30000
g). Кабель вибропреобразователя антивибрационный и оканчивается розеткой
РС4ТВ. Крепление вибропреобразователя осуществляется при помощи хвостовика с
резьбой 12х0,75 длиной 3,5 мм или шпильки с резьбой М5 длиной 4 мм.
| |
АВС 134 |
АВС 134-01 |
АВС 134-02 |
АВС 134-03 |
АВС 134-04 |
АВС 134-06 |
| Коэффициент преобразования по заряду, пКл/g |
1,4 |
5,5 |
11 |
22 |
45 |
90 |
| Диапазон рабочих частот, Гц |
20 ÷ 30000 |
20 ÷ 28000 |
20 ÷ 16000 |
20 ÷ 10000 |
20 ÷ 8000 |
20 ÷ 5000 |
| Отн.коэффициент поперечного преобразования, не менее, % |
5 |
| Основная погрешность, не более, % |
5 |
| Диапазон рабочих температур, °С |
-196 ÷ +200 |
Верхний предел ускорений
вибрация, g
удар, g |
5000
30000 |
3200
10000 |
1600
5000 |
800
2500 |
400
1000 |
200
500 |
| Масса (без кабеля), г |
16 |
17 |
18 |
20 |
25 |
30 |
|
