Датчик вибрации АВС 132

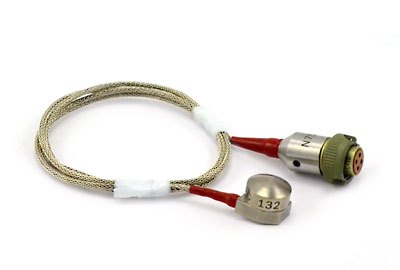

ВИБРОПРЕОБРАЗОВАТЕЛЬ АВС 132
Миниатюрный вибропреобразователь АВС 132 предназначен для измерения
вибрационных и ускорений в широком диапазоне частот на объектах РКТ,
летательных аппаратах; для контроля вибрации станков и малогабаритных
механизмов, а также для использования в других видах промышленности. Имеет
несколько модификаций, образующих унифицированный ряд.
Чувствительный элемент вибропреобразователя – изгибного типа.
Вибропреобразователь выполнен по однопроводной электрической схеме.
Отличительная особенность вибропреобразователя – малый вес, высокая
помехозащищенность, вибропрочность и надежность. Корпус вибропреобразователя
герметично уплотненный. Модификации вибропреобразователя АВС 132-03, АВС
132-05 имеют особо высокую емкость и удельную чувствительность в малых
габаритах. Кабель вибропреобразователя антивибрационный и оканчивается
розеткой РС4ТВ. Крепление вибропреобразователя осуществляется при помощи
шпильки с резьбой М2,5 длиной 4 мм или при помощи клеев холодного
отверждения.
| |
АВС 132 |
АВС 132-02 |
АВС 132-03 |
АВС 132-04 |
АВС 132-05 |
| Коэффициент преобразования по заряду, пКл/g |
7 |
1,4 |
50 |
45 |
40 |
| Диапазон рабочих частот, Гц |
10 ÷ 10000 |
10 ÷ 8000 |
10 ÷ 4000 |
| Отн.коэффициент поперечного преобразования, не менее, % |
3 |
| Основная погрешность, не более, % |
5 |
| Диапазон рабочих температур, °С |
-50 ÷ +200 |
Верхний предел ускорений
вибрация, g
удар, g |
3000
5000 |
3200
6000 |
1600
3000 |
800
1200 |
800
1500 |
| Масса (без кабеля), г |
3,3 |
|
