Датчик вибрации АВС 127

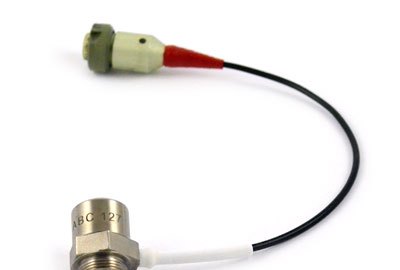

ВИБРОПРЕОБРАЗОВАТЕЛЬ АВС 127
Вибропреобразователь АВС 127 предназначен для измерения вибрационных и
ударных ускорений на объектах РКТ, летательных аппаратах, в автомобильной и
других видах промышленности для испытаний конструкций и машин. Имеет
несколько модификаций, образующих унифицированный ряд.
Чувствительный элемент вибропреобразователя работает на
растяжение-сжатие. Вибропреобразователь выполнен по однопроводной
электрической схеме. Отличительная особенность вибропреобразователя –
высокая собственная частота, вибропрочность и надежность. Корпус
вибропреобразователя герметично уплотненный. Вибропреобразователь
предназначен для измерения высокоинтенсивных ударных ускорений (до 1000 0
g). Кабель вибропреобразователя антивибрационный и оканчивается розеткой
РС4ТВ. Крепление вибропреобразователя осуществляется при помощи хвостовика с
резьбой М12х0,75 длиной 3,5 мм или при помощи шпильки с резьбой М5 длиной 4
мм.
| |
АВС 127 |
АВС 127-01 |
АВС 127-02 |
АВС 127-03 |
| Коэффициент преобразования по заряду, пКл/g |
3,6 |
5,5 |
11 |
22 |
| Диапазон рабочих частот, Гц |
10 ÷ 30000 |
10 ÷ 20000 |
10 ÷ 16000 |
10 ÷ 10000 |
| Отн.коэффициент поперечного преобразования, не менее, % |
5 |
| Основная погрешность, не более, % |
5 |
| Диапазон рабочих температур, °С |
-196 ÷ +200 |
Верхний предел ускорений
вибрация, g
удар, g |
5000
10000 |
3200
6000 |
1600
3000 |
800
1500 |
| Масса (без кабеля), г |
13 |
13 |
15 |
15 |
|
