Датчик вибрации АВС 059

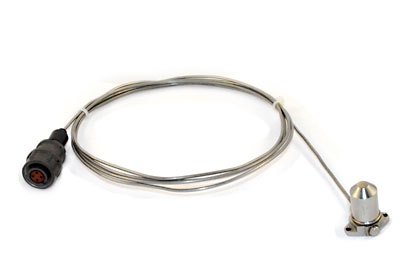

ВИБРОПРЕОБРАЗОВАТЕЛЬ АВС 059
Высокотемпературный вибропреобразователь АВС 059 предназначен для
измерения высокочастотных вибрационных ускорений при температуре окружающей
среды до плюс 600 ºС в широком диапазоне частот. Имеет несколько
модификаций, образующих унифицированный ряд.
Чувствительный элемент вибропреобразователя – компрессионного типа,
выполнен в виде многослойного монолитного модуля, обеспечивающего высокую
удельную зарядовую чувствительность. Вибропреобразователь выполнен по
двухпроводной изолированной электрической схеме. Корпус вибропреобразователя
сварной. В конструкции используются радиационностойкие материалы. Кабель
вибропреобазователя оканчивается розеткой 2РМ14КПН4Г1В1В или выполняется с
высокотемпературным соединителем (до плюс 400 ºС). Крепление
вибропреобразователя производится при помощи двух винтов М2,5.
| |
АВС 059 |
АВС 059-01 |
АВС 059-02 |
| Коэффициент преобразования по заряду, пКл/g |
10 |
3,5 |
1,0 |
| Диапазон рабочих частот, Гц |
20 ÷ 10000 |
| Отн.коэффициент поперечного преобразования, не менее, % |
5 |
| Основная погрешность, не более, % |
5 |
| Диапазон рабочих температур, °С |
-60 ÷ +600 |
Верхний предел ускорений
вибрация, g
удар, g |
300
600 |
500
1000 |
1000
2000 |
| Масса (без кабеля), г |
32 ÷ 38 |
|
