Датчик вибрации АВС 015

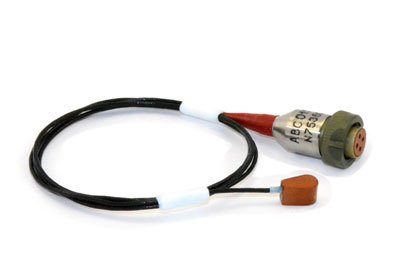

ВИБРОПРЕОБРАЗОВАТЕЛЬ АВС 015
Миниатюрный вибропреобразователь АВС 015 предназначен для измерения
виброускорений на объектах с малыми габаритами, тонкими поверхностями и
оболочками.
Чувствительный элемент компрессионного типа. Вибропреобразователь
выполнен по однопроводной электрической схеме, изолированной от корпуса.
Отличительные особенности вибропреобразователя - малые габариты и широкий
диапазон рабочих частот. Корпус вибропреобразователя изготовлен из
изоляционного материала ДСВ-2-Р-2МЛ-Л. Крепление вибропреобразователя
осуществляется с помощью клея холодного отверждения.
Включен в Государственный реестр средств измерений РФ.
| Коэффициент преобразования по напряжению, мВ/g |
2 |
| Диапазон рабочих частот, Гц |
10 ÷ 20000 |
| Собственная частота, кГц |
не менее 60 |
| Отн.коэффициент поперечного преобразования, не более, % |
5 |
| Емкость, пФ |
180 ± 40 |
| Нелинейность амплитудной характеристики,не более % |
3 |
| Сопротивление изоляции при н.у., МОм |
не менее 100 |
| Основная погрешность, не более, % |
3 |
| Масса (без кабеля), г |
1 |
| Вид электрической схемы |
однопроводная, изолированная от корпуса |
| Материал корпуса |
ДСВ-2-Р-2МЛ-Л |
| Соединитель (разъем) |
розетка РС4ТВ |
| Крепление |
клеевое |
| Защита от внешней среды |
пыле- , влагонепроницаемый корпус |
| Тип усилительно-преобразующей аппаратуры |
П120-08, СС9НФМ-15 |
| Рабочий диапазон температур, °С |
-50 ÷ +200 |
Верхний предел ускорений
вибрация, g
удар, g |
1000
2000 |
| Деформационная чувствительность (на установочной плоскости)
g/µstr |
0,009 |
| Электромагнитная чувствителность (50 Гц, 80 А/м), %*м/А |
0,00002 |
| Акустическая чувствительность (6 кПа) %/кПа |
0,05 |
| Ресурс работы, ч |
10000 |
|
