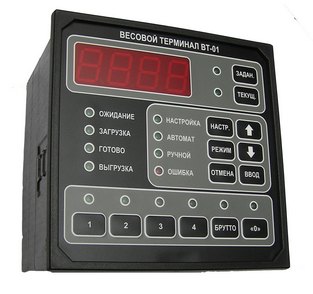

ВТ-01 Весовой терминал
 Область применения
ВТ-01 предназначен для управления отдельными дозаторами и может работать как
элемент системы под управлением контроллера, так и в режиме ручного управления
загрузкой и выгрузкой дозатора. Кроме того, предусмотрен специальный режим,
позволяющий диагностировать состояние датчиков и осуществлять настройку самого
терминала.
Техническое описание
ВТ-01 позволяет выводить на табло заданный вес, соответствующий текущему
рецепту или действительный вес загруженного компонента, показания каждого
датчика в отдельности, а также ряд других параметров.
К ВТ-01 можно подключить до 8 датчиков веса. Число обслуживаемых датчиков
может определяться как автоматически, так и задаваться программно. Общий вес
загруженного компонента вычисляется путем суммирования показаний датчиков.
Вместе с тем, специальная схема расположения датчиков и заложенные алгоритмы
вычисления общего веса позволяют автоматически вводить необходимую поправку
исходя из накопленной статистики в случае выхода из строя одного датчика, что не
приводит к отказу всей системы.
Каждый ВТ-01 имеет в своем составе 8 дискретных входов и 8 выходов для
управления внешними устройствами и контроля их состояния.
| Технические характеристики |
| Количество подключаемых датчиков, шт., не более |
8 |
| Частота опроса датчиков, Гц |
20 |
| Выходной сигнал датчиков |
RS-485 |
| Количество программируемых уставок, ед. |
300 |
| Дискретные входы типа “сухой контакт”, шт. |
8 |
Выходы:
- количество, шт.
- тип
- максимально допустимое напряжение, приложенное к контактам, В
- максимально допустимый ток через контакты, А |
8
“сухой контакт”
250
7 |
| Канал связи с контроллером |
RS-485 |
Параметры электропитания:
- напряжение, В
- род тока
- потребялемая мощность, ВА, не более |
220
переменный
5 |
Условия эксплуатации:
- диапазон рабочих температур, ºС
- относительная влажность, %, не более |
-20... 50
95 |
|
