Термопреобразователи серии ТС50 (ТС51,
ТС52, ТС53,
ТС54, ТС55)
Предназначены для измерения температуры
жидких и газообразных неагрессивных сред и рекомендуются, в частности, для
использования вместо ртутных термометров.
НСХ:
50М, 100М, Pt100.
Диаметр
d защитной
арматуры, мм – 3 (только Pt100),
4, 6.
Длина
L
защитной арматуры, мм – (40), (60), (80), 100, 150, 200.
Материал защитной арматуры - сталь 12Х18Н10Т.
Схема
включения –№3 (см. рис.1).
Тип
разъема — Вилка РС4ТВ.
Постоянная
тепловой инерции, с – 3 (d=3),
5 (d=4), 7 (d=6).
Рабочий диапазон измеряемых температур, °С:
ТС51,
ТС52 - 0…150;
ТС53
минус 50…+200 (50М, 100М);
- минус 50…+400 (Pt100);
ТС55 0…+200 (50М, 100М),
0…+300 (Pt100).
Защищенность от пыли и влаги - IP50.
Примечание:
по заказу ТС комплектуются кабелем с ответным разъемом.

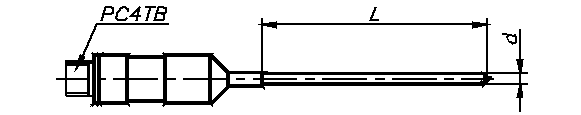

ТС51

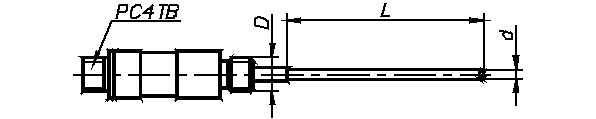

ТС52
Резьба
D
– в соответствии с заказом.

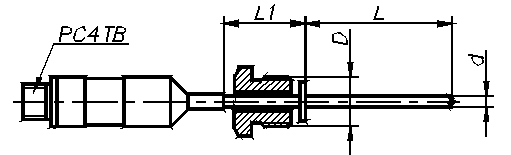

ТС53
Резьба
D и размер
L1 – в
соответствии с заказом.
Пример записи при заказе:
ТС53,
Pt100, L1=50, d=4,
D=M20x1,5,
L=120

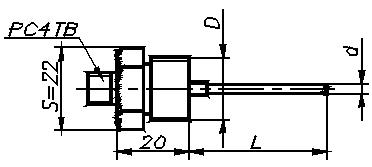

ТС54
Резьба
D
– в соответствии с заказом

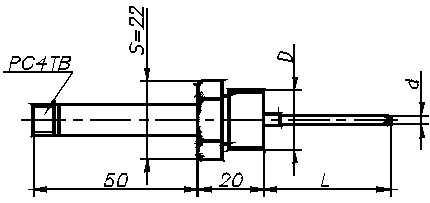

ТС55
Резьба
D
– в соответствии с заказом
Рис.1
Вид со
стороны распайки кабельной розетки.
Пример записи при заказе:
ТС54(ТС55),
Pt100,
L=100, d=4, D=M20x1,5,
L каб.=2м
|
