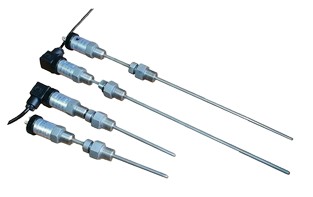

ПТИ-01 Преобразователь температуры измерительный
 Область применения
ПТИ-01 предназначен для измерений температуры жидкостей и газов на различных
технологических установках.
Системы автоматического контроля производственных процессов в технологических
установках нефтегазодобывающих и нефтеперерабатывающих предприятий, предприятий
теплоэнергетики, медицины, водоснабжения, трубопроводного транспорта и прочих.
Техническое описание
ПТИ-01 работает в дистанционном режиме с питанием от внешнего источника
напряжения, выдавая информацию на внешние устройства по интерфейсу RS-485.
Датчик температуры ПТИ-01 имеет незначительные габариты и массу и обладает
высокими метрологическими характеристиками в широком температурном диапазоне.
Для подключения датчиков температуры с цифровым выходом RS-485 к
персональному компьютеру (или к другим устройствам с интерфейсом RS-232)
рекомендуется использовать
конвертер RS-232/RS-485 (шлюз передачи данных) GW-485.
| Технические характеристики |
| Диапазон измерения температуры, °C |
-50... 200 |
Пределы допускаемой абсолютной погрешности, °C
- от минус 50 до 0°C
- от 0 до 150°C
- от 150 до 200°C |
±0,5
±0,25
±0,5 |
| Диапазон рабочих температур, °C |
-40... 85 |
| Дискретность измерения, с, не менее |
0,1 |
| Разрешающая способность, °C, не более |
0,02 |
| Выходной сигнал |
RS-485 |
| Напряжение питания, В |
5... 17 |
| Потребляемый ток, мА, не более |
5 |
| Протяженность кабеля связи, м, не более |
100 |
Габаритные размеры, мм:
- длина (без измерительной части)*1
- ширина
- высота |
105*2
34
53 |
| Масса, кг, не более |
0,4 |
- *1 общая длина ПТИ-01 зависит от длины измерительной части,
которая выбирается из ряда: 80, 100, 120, 160, 200, 250, 320, 400, 500, 630,
800 мм.
- *2 возможно исполнение с подвижным штуцером
|
