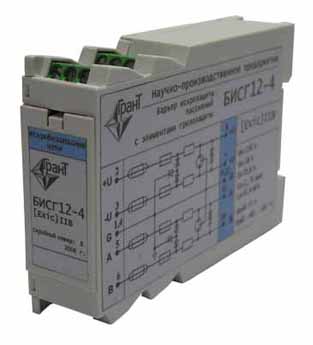

БИСГ 12-4 Барьер искрозащиты пассивный

БИСГ12-4 используется для подключения искробезопасных 4-хпроводных преобразователей, расположенных во взрывоопасной зоне и работающих в составе систем автоматического контроля производственных процессов технологических установок нефтегазодобывающих и нефтеперерабатывающих предприятий, трубопроводного транспорта, предприятий теплоэнергетики, водоснабжения и прочих.

БИСГ12-4 обеспечивает искробезопасность электрических цепей по четырем каналам, два из которых обеспечивают искробезопасность цепей питания, два других - цепей обмена информацией. Каждый канал барьера представляет собой защищенную предохранителем цепь, отводящую избыточную энергию. Шунтирующие диоды Зенера ограничивают напряжение, а последовательно включенный ограничительный резистор ограничивает ток в цепи опасной зоны. В каждом канале барьера предусмотрено наличие сменных дополнительных предохранителей, обеспечивающих защиту в случаях скачков напряжения. Они выбраны и расположены таким образом, чтобы сработать при недопустимом значении тока раньше основных предохранителей. Это продлевает срок службы барьера и обеспечивает значительную экономию.

Одним из преимуществ БИСГ12-4 является наличие защиты входных и выходных цепей барьера от грозовых помех и перенапряжений, благодаря чему отпадает необходимость в установке дополнительных устройств грозозащиты.

БИСГ12-4 устанавливается на стандартную DIN-рейку 35 мм.

БИСГ12-4 обеспечивает уровень взрывозащиты "взрывобезопасный" с видом взрывозащиты "искробезопасная электрическая цепь", имеет маркировку взрывозащиты «[Ехib]IIB» и предназначен для установки вне взрывоопасных зон.
