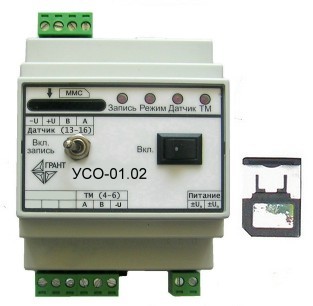

УС0-01.02 Регистратор показаний универсальный
 Область применения
УС0-01.02 предназначен для использования в автоматизированных системах сбора
данных или в качестве автономного регистратора показаний измерительных
преобразователей на переносные носители данных (flash-карты).
УС0-01.02 представляет собой простое в настройке и эксплуатации устройство,
предназначеное для выполнения исследований при помощи измерительных
преобразователей, а также преобразователей,
поддерживающих протокол Modbus. При включении устройство запускается в
автономном режиме и с заданным интервалом времени осуществляет опрос
подключенных датчиков, а также запись полученных данных в файл на flash-карту.
Полученный файл может быть обработан такими программами, как "Манограф", МS Excel.
Техническое описание
Поддерживает работу с несколькими (до 15) датчиками типа
МТУ-05,
ПДИ-01,
ПТИ-01
и др.
Осуществляет запись данных с регулируемым периодом опроса в файл на SD/MMC
flash-карту, с привязкой к абсолютному времени.
Поддерживает интерфейс RS-485 Modbus для сопряжения с сетью телемеханики.
Монтаж УСО-01.02 осуществляется на стандартную DIN-рейку 35 мм.
| Технические характеристики |
| Количество подключаемых датчиков, не более |
15 |
| Тип интерфейса с первичным преобразователем |
RS-485 |
| Напряжение питания датчиков, В, не более |
12 |
| Суммарный потребляемый ток датчиков, мА, не более |
100 |
| Тип поддерживаемой файловой системы |
FAT16, FAT32 |
| Напряжение питания, В |
12... 36 (20... 50)* |
| Потребляемая мощность, Вт, не более |
3 |
| Диапазон рабочих температур, °C |
-40... 85 |
| Габаритные размеры (Ш х В х Г), мм |
70 х 106 х 72 |
| Масса, кг, не более |
0,3 |
- * по согласованию с Заказчиком
|
