ШВСУ Шкаф управления воздухонагревателями типа ВСУ и ВРУ

ШВСУ предназначен для управления воздухонагревателями, работающими в составе систем автоматизации таких технологических процессов, как:

• термообработка железобетонных изделий;
• нагрев инертных материалов;
• отопление промышленных зданий;
• сушка древесины.

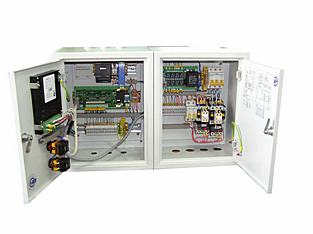

ШВСУ представляет собой металлический шкаф, разделенный внутри металлической перегородкой на блок контроллера (БК) и блок управления (БУ), доступ к каждому из которых обеспечивается с помощью отдельной дверцы. На передней панели двери БК установлен панельный контроллер производства фирмы Segnetics, а также кнопки для запуска («Пуск») и останова («Стоп»). Кроме того, в БК установлены: модуль ввода дискретных сигналов с гальванической развязкой, клеммники, блоки питания контроллера и датчиков.

В БУ установлен релейный модуль для управления различными однофазными силовыми нагрузками (220 В), клеммники, автоматические выключатели и два магнитных контактора с элементами тепловой защиты, используемые для включения/выключения трехфазной нагрузки (380 В). На внутренней стороне двери БУ расположена схема монтажных соединений и подключения силовой нагрузки.

ШВСУ в комплексе с подключаемыми датчиками и исполнительными устройствами обеспечивает выполнение следующих функций:

• пуск/останов воздухонагревателя;
• обработка аварийных ситуаций (погасание контролируемого пламени; уменьшение давления воздуха, создаваемого вентилятором наддува, ниже минимально допустимого; уменьшение давления газа на входе в воздухонагреватель ниже 15% от присоединительного; увеличение давления газа на входе в воздухонагреватель выше 15% от присоединительного; авария двигателя вентилятора горелки; повышение температуры теплоносителя на выходе из воздухонагревателя выше 110°C при номинальной мощности; неисправность термодатчиков; перегрев корпуса оборудования; исчезновение напряжения), обеспечивающая автоматический останов оборудования при возникновении аварийной ситуации;
• связь с АСУ ТП (SCADA-системы);
• индикация информации о ходе процесса на экране контроллера;
• ввод (изменение) оператором режима работы.

• передача измерительной информации в систему телемеханики в стандарте RS-485;
• подключение к компьютеру или к локальной сети через конвертер интерфейсов RS-485/RS-232/Ethernet типа шлюз GW-485.
