МТУ-04.02.XX R Преобразователь давления измерительный с измерителем температуры / Преобразователи измерительные / Каталог продукции

МТУ-04.02.XX R Преобразователь давления измерительный с измерителем температуры
(с радиоканалом)


Область применения

МТУ-04R предназначен для работы в системах автоматического контроля производственных процессов в нефтегазодобывающих и нефтеперерабатывающих предприятий, предприятий теплоэнергетики, водоснабжения и прочих.

Техническое описание

Преобразователи МТУ-04R работают в автономном режиме с питанием от встроенных элементов с последующим считыванием измерительной информации в модуль сбора информации МСИ-07R.

По уровню взрывозащиты преобразователи соответствуют уровню «взрывобезопасный» с видом взрывозащиты искробезопасная электрическая цепь уровня ib по ГОСТ Р 51330.10-99 и могут применяться во взрывоопасных зонах. Маркировка взрывозащиты 1ЕхibIIBT4.

Обмен информацией со внешними устройствами осуществляется посредством встроенного радиомодема. Для передачи данных используется частотный канал 433,92 МНz, разрешенный для свободного пользования Государственной комиссией по радиочастотам при мощности передатчика до 10 мВт. Для приема данных используется модуль сбора информации МСИ-07R или радиомодем ISM - диапазона БСПД-02-USB.

МСИ-07R позволяет осуществлять просмотр текущих значений давления и температуры преобразователя, а также считывание данных, накопленных за время автономной работы. Считанные данные сохраняются на flash-карте типа ММС. Один МСИ-07R может обслуживать любое количество МТУ-04R. Дальность работы комплекса МТУ-МСИ не менее 50 метров в области прямой видимости.

Возможности:
  • измерение давления и температуры;
  • запись результатов измерения в собственную энергонезависимую память;
  • задание режима работы и считывание накопленной информации с помощью переносного модуля сбора информации МСИ-07R через радиоканал или непосредственно от компьютера через USB-порт.
Программное обеспечение позволяет:
  • запускать прибор в работу;
  • задавать режимы работы МТУ-04R (отличающиеся дискретностью измерений);
  • считывать полученную информацию из МТУ-04R в компьютер;
  • представлять результаты исследований в виде таблиц или графиков (в полном формате или в виде детализированных фрагментов);
  • экспортировать данные в *.txt и *.las файлы.
Исполнения:
  • МТУ-04.02.ХХ.R - автономный преобразователь давления и температуры c радиоканалом;
  • 01 - без измерителя температуры;

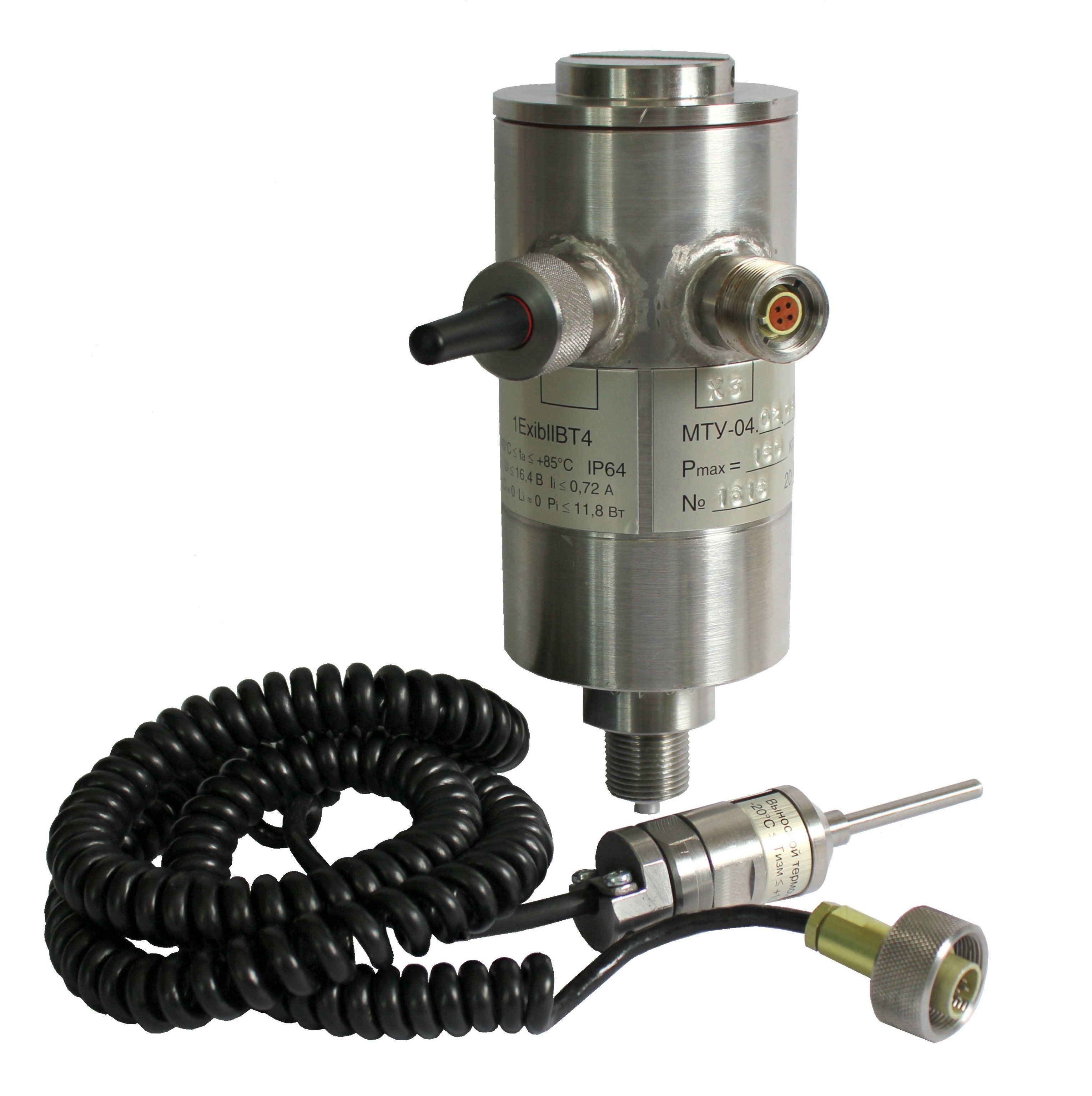

  • 03 - наличие выносного измерителя температуры;

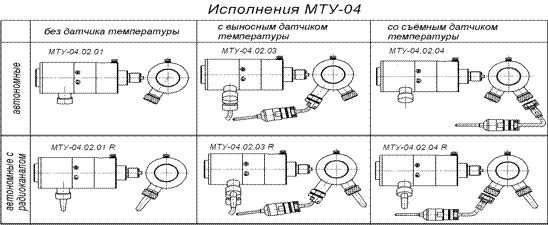

Все исполнения МТУ-04 показаны на рисунке 1.


 Рисунок 1

Комплектация (в зависимости от исполнения):
  • преобразователь МТУ-04R;
  • кабель интерфейсный;
  • модуль сбора информации МСИ-07R* или БСПД-02-USB*;
  • программное обеспечение.

* поставляется по согласованию с Заказчиком.

Технические характеристики
Верхний предел измерения (ВПИ) избыточного давления, МПа 2,5; 4; 6; 10; 16; 25; 40; 60; 100
Пределы допускаемой приведенной погрешности канала измерения давления в рабочем диапазоне температур, % от ВПИ ±0,25
Диапазон рабочих температур, °C -40... 85
Диапазон измерения температуры, °C -20... 100
Пределы допускаемой абсолютной погрешности канала измерения температуры, °C ±0,5
(±0,25)
Дискретность измерения 1 с... 1 сут
Количество точек измерения:
 давление+температура
 только давление

697 685
1 395 370
Напряжение питания, В 3,6
Материал корпуса коррозионно-стойкая сталь
Габаритные размеры, мм См. рисунок 2
Масса, кг, не более 1,8 - 2,1
Присоединительные размеры, мм См. рисунок 3

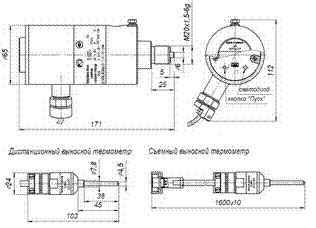

 Рисунок 2 - Габаритные размеры

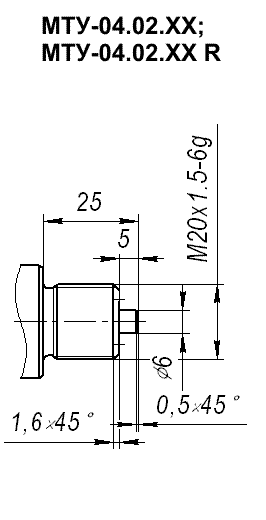

 Рисунок 3 - Присоединительные размеры

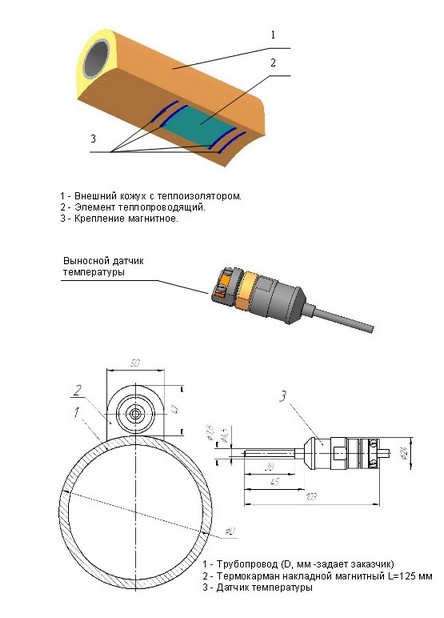

В случае отсутствия на объекте защитной гильзы ДСВМ 305142.009 для установки выносного термодатчика рекомендуем применять накладной магнитный термокарман (рисунок 4), изготавливаемый по предоставляемым Заказчиком размерам.


 Рисунок 4 - Накладной магнитный термокарман
