МТУ-04.02.XX Преобразователь давления измерительный с измерителем
температуры
 Область применения
МТУ-04 предназначен для работы в системах автоматического контроля
производственных процессов в технологических установках нефтегазодобывающих
и нефтеперерабатывающих предприятий, предприятий теплоэнергетики,
водоснабжения и прочих.
Техническое описание
МТУ-04 работают в автономном режиме с питанием от встроенного элемента с
последующим считыванием результатов измерений в компьютер через USB порт или
в модуль сбора информации
МСИ-07 по
интерфейсу RS-485 через адаптер АД-04.
По уровню взрывозащиты преобразователи соответствуют уровню
«взрывобезопасный» с видом взрывозащиты искробезопасная электрическая цепь
уровня ib по ГОСТ Р 51330.10-99 и могут применяться во взрывоопасных зонах.
Маркировка взрывозащиты 1ЕхibIIBT4.
Возможности МТУ-04.02:
- измерение давления и температуры;
- передача результатов измерений в систему телемеханики;
- запись результатов измерений в собственную энергонезависимую память
с последующей передачей их в ПК посредством USB порта, или в
МСИ-07 по
интерфейсу RS-485.
Программное обеспечение позволяет:
- запускать прибор в работу;
- задавать режимы работы МТУ-04.02.ХХ (отличающиеся дискретностью
измерений);
- считывать полученную информацию из МТУ-04.02.ХХ в компьютер;
- представлять результаты исследований в виде таблиц или графиков;
- распечатывать результаты на принтере в виде таблиц или графиков (в
полном формате или в виде детализированных фрагментов);
- экспортировать данные в *.txt и *.las файлы.
Исполнения:
- МТУ-04.02.ХХ - автономный преобразователь давления и температуры;
- 01 - без измерителя температуры;
- 03 - наличие выносного измерителя температуры;
- 04 - наличие съемного измерителя температуры.

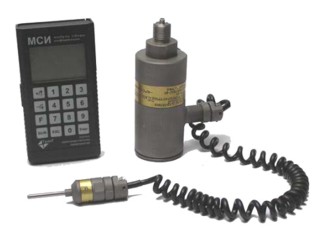

Все исполнения МТУ-04 показаны на рисунке 1.
Рисунок 1
Комплектация (в зависимости от исполнения):
- преобразователь МТУ-04.02;
- кабель интерфейсный;
- модуль сбора информации
МСИ-07*;
- адаптер АД-04 (предназначен для искробезопасного питания МТУ-04.02
при считывании данных в
МСИ-07
непосредственно на объекте)*.
- программное обеспечение
* поставляется по согласованию с Заказчиком.
| Технические характеристики |
| Верхний предел измерения (ВПИ) избыточного
давления, МПа |
2,5; 4; 6; 10; 16; 25; 40; 60; 100 |
| Пределы допускаемой приведенной погрешности канала
измерения давления в диапазоне рабочих температур, % от ВПИ |
±0,25 |
| Диапазон рабочих температур, °C |
-40... 85 |
| Диапазон измерения температуры, °C |
-20... 100 |
| Пределы допускаемой абсолютной погрешности канала
измерения температуры, °C |
±0,5
(±0,25)
|
| Дискретность измерения |
1 с... 1 сут |
Количество точек регистрации:
- давление + температура
- только давление
|
697 685
1 395 370 |
| Напряжение питания, В |
3,6 |
| Материал корпуса |
Коррозионно-стойкая сталь |
| Габаритные размеры, мм |
См. рисунок 2 |
| Масса, кг, не более |
1,8 |
| Присоединительные размеры, мм |
См. рисунок 3 |
Рисунок 2 - Габаритные размеры

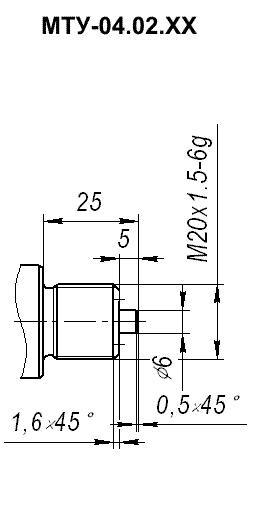

Рисунок 3 - Присоединительные размеры
В случае отсутствия на объекте защитной гильзы ДСВМ 305142.009 для установки
выносного термодатчика рекомендуем применять накладной магнитный термокарман
(рисунок 4), изготавливаемый по предоставляемым Заказчиком размерам.
Рисунок 4 - Накладной магнитный термокарман
|
