ПГПр-40(100)-38 Пробоотборник глубинный проточный

ПГПр-40(100)-38 предназначен для отбора глубинных проб пластовой нефти.

Применяется в скважинах, обсаженных лифтовыми трубами с внутренним диаметром от 59 до 62 мм (НКТ-73 ГОСТ 633-80).

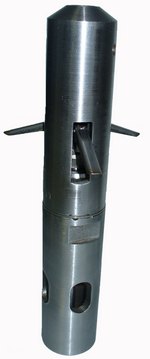

реле стыковое

разрядная головка для перевода пробы

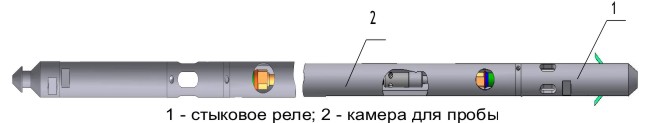

Пробоотборник состоит из камеры для пробы с двухклапанным запорным механизмом и реле стыкового. Для перевода пробы в исследовательскую аппаратуру комплектуется разрядными головками.

Клапанный механизм имеет проходное сечение для жидкости не менее 105 мм², что обеспечивает хорошую промываемость камеры скважинной жидкостью и высокое качество пробы.

Реле стыковое обеспечивает надежное срабатывание клапанного механизма пробоотборника при его подъеме до ближайшего муфтового соединения насосно-компрессорных труб.

• минимальное время подготовки пробоотборника к работе;
• большой объем отбираемой пробы;
• отсутствие "мертвого" объема, который оказывает отрицательное влияние на качественный и количественный состав газа отобранной пробы;
• увеличено сечение каналов для наилучшей промывки полости пробоотборника скважинной жидкостью;
• надежный клапанный механизм;
• применение реле стыкового позволяет сократить время отбора пробы;
• высокая надежность срабатывания стыкового реле при отборе пробы;
• габариты пробоотборника позволяют беспрепятственно устанавливать его в лубрикаторе без использования дополнительного устьевого оборудования;
• простота в эксплуатации и обслуживании;
• камера пробоотборника может быть оснащена электронным блоком (ЭЛ-01 или ЭЛ-02);
• возможность комплектации пробоотборника соеденительным устройством для одновременного отбора проб двумя камерами за один спуск.

• при комплектации пробоотборника ЭЛ-01 закрытие клапанов камеры осуществляется по заранее заданному параметру: времени, порогу давления или температуры. А также позволяет производить измерение и регистрацию давления и температуры по стволу скважины в процессе спуска пробоотборника в точку отбора пробы и его подъеме. (Р=40 МПа, t=125°C);
• при комплектации пробоотборника ЭЛ-02 закрытие клапанов камеры осуществляется по заранее заданному параметру времени, (отсутствуют параметры давления и температуры).

• камера для отбора пробы - 3 шт.;
• реле стыковое - 1 шт.;
• разрядная головка - 2 шт.;
• наконечник под проволоку - 1 шт.;
• переходник - 1 шт.;
• руководство по эксплуатации - 1 шт.;
• паспорт - 1 шт.;
• акт об опрессовке камер - 1 шт.;
• ЗИП - 1 компл.;
• инструменты и принадлежности - 1 компл.;
• переходник под кабельный наконечник НКБЦЗ-36 ГОСТ 14213-89 (по требованию) -1 шт.

По согласованию с Заказчиком комплектность поставки может быть изменена
