Термопреобразователи серии ТС10 (ТС11,
ТС12, ТС13, ТС13ИУ)
 Предназначены
для измерения температуры жидких, газообразных сред, а также сыпучих твердых тел
в различных областях промышленности и народного хозяйства.
Рабочий диапазон температур, °С:
минус 50…200 (50М, 100М)
минус
50…400 (Pt100).
Условное давление измеряемой среды,
Мпа: 0,4…6,3.
Материал головки - прессматериал АГ- 4В.
Защищенность от пыли и влаги - IP54.
Диаметр d рабочей
части ТС, мм: 4, 6, 8, 10.
Масса, кг: 0,20…1,33 (в зависимости от
значений d и L).
Показатель тепловой инерции t, с (в
зависимости от значения d):
|
d,мм
|
t, с
|
|
4 |
4 |
|
6 |
8 |
|
8 |
20 |
|
10 |
40
|
Количество элементов - один (два - по заказу
и только для Pt100).
Электрические схемы:
№1 – двухпроводная,
№2, №3 (трех- и четырехпроводная) – только
для L
³500.

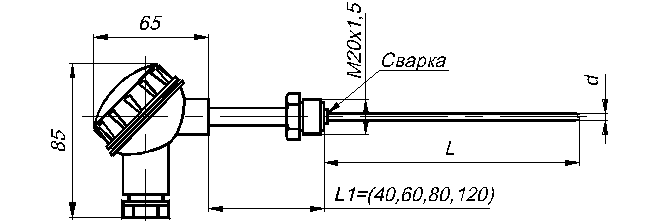

ТС11
Длина рабочей части L,
мм:
|
d=4 |
(40), (60), (80), 100, 120, 160, 200
|
|
d=6 |
(60), (80), 100, 120, 160, 200, 250
|
|
d=8, 10
|
(80), (100), 120, 160,……2500
|
Примечание: ТС11 с L1=40
изготавливаются по согласованию с заказчиком.

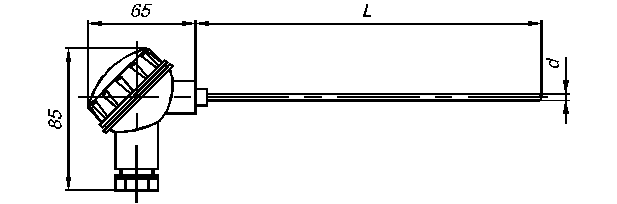

ТС12
Длина рабочей части L,
мм:
|
d=4 |
160, 200
|
|
d=6 |
160, 200, 250
|
|
d=8, 10
|
320,……2000
|
|
|
|

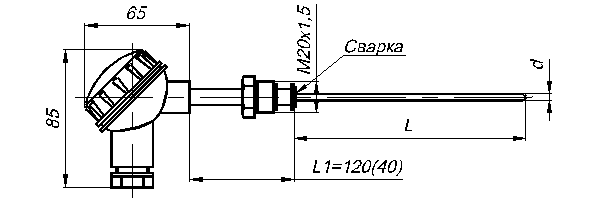

ТС13
Значения L те же, что
и для ТС11.

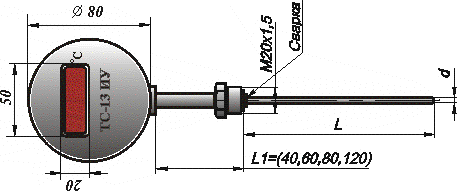

ТС13ИУ
ТС13У обладает свойствами преобразователей с унифицированным
токовым выходом.
Цифровой с индикатором.
Выход - 4-20мА
Питание - 24 В
Значения L те же, что
и для ТС11.
Пример записи при заказе:
ТC13,
Pt100, L1=40, d=6, L=200
|
