ЛУ Ловитель устьевой
(захват устьевой)
ЛУ-01, ЛУ-02
Область применения
ЛУ предназначен для исключения аварийных ситуаций, связанных с полетом
глубинного прибора вследствие обрыва скребковой проволоки при ударе его в
процессе подъема о сальниковое устройство лубрикатора из-за неправильной работы
счетчика глубины или ошибочных действий оператора.
Условия работы
ЛУ предназначен для работы в составе стандартного лубрикатора устьевого 65 х
21 (65 х 35), оснащенного сальниковым устройством (условный проход 65 мм,
рабочее давление не более 21 (35) МПа).
ЛУ устанавливается в верхней части лубрикатора под сальниковым устройством.
Конструкция позволяет производить монтаж Ловителя с закрепленным на проволоке
прибором (не обрезая проволоку).
Принцип действия
Принцип действия ЛУ заключается в надежной механической фиксации прибора за
стандартный наконечник глубиного прибора диаметром 20 мм при его ударе о
сальниковое устройство. Захваченный прибор извлекается из лубрикатора скважины
вместе с ловителем. После этого прибор освобождается из удерживающего механизма
ЛУ.
Исполнения
Ловитель имеет два варианта исполнения, отличающиеся способом крепления ЛУ в
лубрикаторе, в зависимости от типа сальникового устройства лубрикатора:

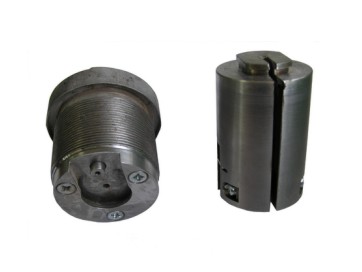

- ЛУ-01 устанавливается внутри трубы лубрикатора и удерживается сверху
благодаря наличию диаметрально выступающего буртика в верхней части корпуса
ловителя (фото 1);
- ЛУ-02 крепится к нижней части сальникового устройства лубрикатора (с
доработкой), с помощью поворотного захвата, выполненного в верхнем торце
корпуса ловителя (фото 2).

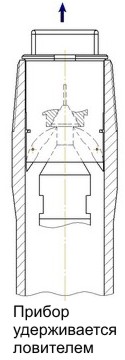

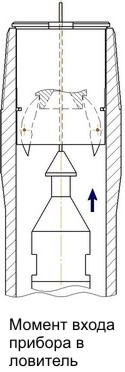

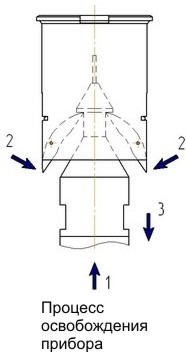

Работа с ловителем
| Технические характеристики |
Габаритные размеры (диаметр / длина), мм:
- ЛУ-01
- ЛУ-02 |
64 / 87,5
58 / 98 |
Масса, кг, не более
- ЛУ-01
- ЛУ-02 |
1,2
1,2 |
Масса с ЗИП, кг, не более
- ЛУ-01
- ЛУ-02 |
1,3
1,4 |
| Средний срок службы, лет |
5 |
ЛУ-01 и ЛУ-02 (в зависимости от типа сальникового устройства) рекомендован
при заказе преобразователей
АМТ.
|
