КМТ-03 Преобразователь давления и температуры измерительный кабельный

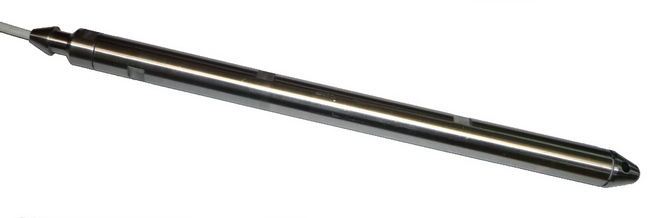

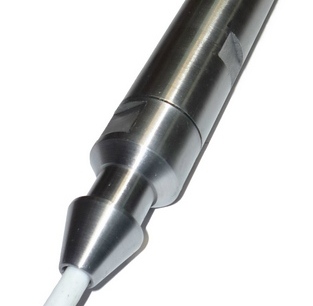

глубинный модуль |

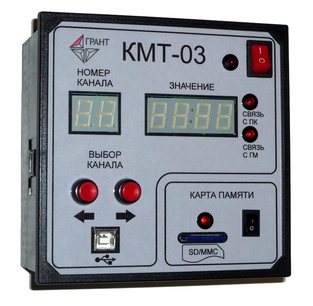

наземный модуль |
Область применения
КМТ-03 предназначен для измерения давления и температуры по стволу
cкважины и (или) изменения их во времени в любой его точке в реальном
времени посредством погружения измерительного зонда на геофизическом кабеле
КГ 1х0,75-20-130 Оа (кабель в комплект поставки не входит), а также
индикации и регистрации параметров наземным устройством приема данных (блок
индикации и регистрации).
| Технические характеристики глубинного модуля |
| Верхний предел измерения (ВПИ) избыточного
давления, МПа |
0,6...100 |
| Пределы допускаемой приведенной погрешности канала
давления в диапазоне рабочих температур, % от ВПИ |
±0,25 |
| Пределы допускаемой абсолютной погрешности канала
температуры, °C |
±0,5 (±0,251) |
| Диапазон рабочих температур, °C |
-20…+125 |
| Пределы допускаемой абсолютной погрешности канала
температуры, °C |
±0,5(±0,25) |
| Диапазон измерения температуры, °C |
-20…+125 |
Дискретность измерения, изм./с:
- давление
- температура |
1 (25*)
1 (25*) |
| Напряжение питания, формируемое наземным модулем,
В |
12...25 |
| Потребляемая мощность, Вт, не более |
0,65 |
| Максимальная длина кабеля при использовании КГ
1х0,75, м |
4500 |
| Интерфейс передачи данных |
по шине питания |
| Скорость передачи данных, бит/с |
2400 |
| Габариты глубинного модуля, (диаметр/длина), мм |
32/532 |
| Масса глубинного модуля, кг, не более |
3,5 |
| Габариты наземного модуля, (ШхВхГ), мм |
145х145х78 |
| Масса наземного модуля, кг, не более |
1 |
*По согласованию с Заказчиком.
Функции наземного модуля:
- формирование напряжения питания глубинного модуля;
- отображение в реальном времени текущих значений давления и
температуры, получаемых от глубинного модуля;
- переключение индикации измерительных каналов с помощью кнопок на
передней панели;
- просмотр измерительных данных в реальном времени на экране ноутбука
(для подключения используется разъем USB);
- автономная работа с записью данных на внешний flash-носитель данных
(SD, MMC-карта) в виде текстового файла измерений.
Файл данных свободно конвертируется в программу Манограф, поставляемую в
комплекте.
| Технические характеристики наземного модуля |
Напряжение питания, В:
- от внешнего источника питания
- от USB |
9...12
4,5...6 |
| Диапазон рабочих температур, °C |
-40...+85 |
| Тип устанавливаемой flash-карты |
SD, MMC |
| Тип поддерживаемой файловой системы |
FAT16, FAT32 |
| Масса, кг, не более |
1 |
| Габаритные размеры (ВхШхГ), мм |
144х145х78 |
Возможности программного обеспечения:
- вывод данных с прибора в реальном масштабе времени в виде графиков и
таблиц;
- запись принимаемых с прибора данных в файл с возможностью
последующего просмотра;
- экспорт ранее записанных данных в текстовый файл для их последующей
обработки в других программах.
|
