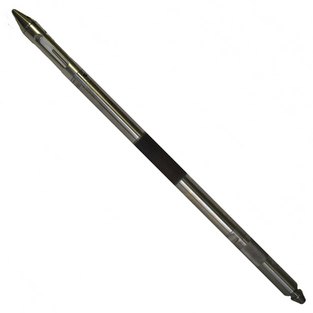

КМТ-02 Преобразователь давления и температуры измерительный кабельный
 КМТ-02 предназначен для измерения давления и температуры по стволу cкважины и
(или) изменения их во времени в любой его точке и передачи данных по кабелю в
компьютер. Результаты исследования могут быть представлены на экране компьютера
и распечатаны на принтере в виде таблицы или графика в полном формате или в виде
детализированных фрагментов.
По воздействию механических факторов преобразователи соответствуют группе МС2
по ГОСТ 26116-84.
По устойчивости к климатическим воздействиям преобразователи соответствуют
группе КС4-2 по ГОСТ 26116-84.
Степень защиты преобразователей – IР68 по ГОСТ 14254-96.
Для подключения КМТ-02 к компьютеру используется адаптер АКМТ-02, который
представляет собой собой пластмассовый корпус, крепящийся на DIN-рейку 35 мм.
Функции адаптера АКМТ-02:
- осуществляет питание КМТ-02;
- преобразует информационный сигнал с компьютера в сигнал, удобный для
передачи информации к КМТ-02 или от него.
Индикаторы на панели адаптера показывают информацию о включении адаптера в
сеть, передаче данных из компьютера в КМТ-02 и обратно.
Программное обеспечение
Программное обеспечение
WinAAMT
позволяет:
- выводить данные с прибора в реальном масштабе времени в виде графиков
давления и температуры, а также таблиц;
- записывать принимаемую информацию в виде текстовых файлов с возможностью
последующей загрузки в другие программы для обработки полученной информации.
| Технические характеристики |
| Верхний предел измерения (ВПИ) избыточного давления,
МПа |
50 |
| Пределы допускаемой приведенной погрешности канала
давления в диапазоне рабочих температур, % от ВПИ |
±0,25 |
| Диапазон рабочих температур, °C |
-60…+50 |
| Пределы допускаемой абсолютной погрешности канала
температуры, °C |
±0,5 (±0,25)1 |
Дискретность измерения, изм./с:
- давление
- температура |
1 (6)2
1 (6)2 |
| Напряжение питания, В |
12 |
| Потребляемая мощность, Вт, не более |
0,156 |
| Масса, кг, не более |
8 |
| Габаритные размеры (диаметр/длина), мм |
106/20003 |
- По согласованию с Заказчиком.
- Возможна реализация без изменения программного обеспечения верхнего
уровня.
- Другие конструктивные особенности формируются при согласовании
технического задания.
|
