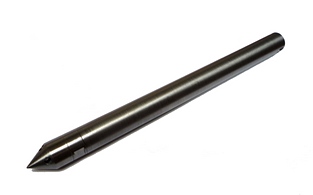

АМТ-10К Измерительный преобразователь (миниатюрное исполнение)
 Область применения
АМТ-10К предназначен для встраивания в различное технологическое
оборудование, спускаемое в скважины (пеналы, контейнеры и пр.). Может
использоваться для сопровождения работ по интенсификации работы скважин
(свабирование, гидроразрыв пласта, всевозможные химические, виброакустические,
тепловые воздействия и пр.) с последующим исследованием гидродинамических
характеристик пласта. Например, АМТ-10К может быть встроен непосредственно в
гидромониторную насадку на конце колонны ГНКТ (колтюбинг) для записи давления
одновременно с промывкой и освоением скважины.
Отличительные особенности АМТ-10К:
- малые габариты;
- дискретность до 5-ти измерений в секунду;
- большой объем памяти данных измерений;
- алгоритм работы прибора задается специальной программой, состоящей из
последовательно выполняющихся заданий, в которых задаются настройки работы
каждого из каналов измерения и условия переключения между заданиями по
времени, по значениям давления и температуры.
| Технические характеристики |
| Верхний предел измерения давления (ВПИ), МПа |
16; 25; 40; 60; 80 |
| Диапазон рабочих температур, °C |
-40... 85 (125; 150) |
| Пределы допускаемой приведенной погрешности измерений
давления в диапазоне температур от 0 до 85 (125)°C, % от ВПИ |
±0,1; ±0,15;
±0,25; ±0,5 |
| Постоянная времени датчика температуры по уровню 0,63
в воде, с |
180 |
| Разрешающая способность по температуре, °C |
0,01 |
| Разрешающая способность по давлению, часть от ВПИ |
1 / 128 000 |
| Пределы допускаемой абсолютной погрешности измерения
температуры, °C |
±0,4; ±0,25 |
| Дискретность измерений, с |
0,1... 3600 |
| Литий-тионилхлоридный элемент питания U=3,6 В
(типоразмер / кол-во, шт.) |
АА / 1 |
| Объем памяти (давление + температура), млн. точек
измерения |
~1,33 |
| Время работы до полного заполнения памяти при
дискретности 1 с, суток |
15 |
Время работы от одного элемента питания, суток, не
менее *
- при дискретности 1 с
- при дискретности 10 с
- при дискретности 1 мин |
100
400
600 |
| Внешний интерфейс для связи с прибором |
USB 2.0
full speed |
| Время чтения полностью заполненной памяти, мин, не
более |
5 |
| Габариты преобразователя (диаметр / длина), мм |
19 / 248 |
| Масса преобразователя, кг, не более |
0,5 |
* при температуре окружающего воздуха 25°C
Возможно исполнение преобразователя для работы в агрессивных средах (соляная
кислота до 20%; сероводород до 6%). Маркировка "КС".
|
